インサート軸受ユニット｜ピロー形 UKP（テーパ穴・カバー付き）

UKP2

UKP2
UKPX・UKP3

このページをプリント
CADをダウンロード
価格・納期を確認

・写真はカバーなしの写真です。
・カバー取付溝付に、カバーは付属していません。

・UKPタイプはアダプタスリーブを用いて軸に固定するタイプです。
・アダプタスリーブが軸全周を包み込んで確実に固定します。
・アダプターは付属していません。
・UK形軸受は給油機構を備え球状外径面の外輪とテーパ穴内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。

: #ベアリングユニット

共通仕様

適用グリースニップル	205～210・X05～X09・305～308：A-1/4-28UNF 211～218・X10～X20・309～328：A-PT1/8

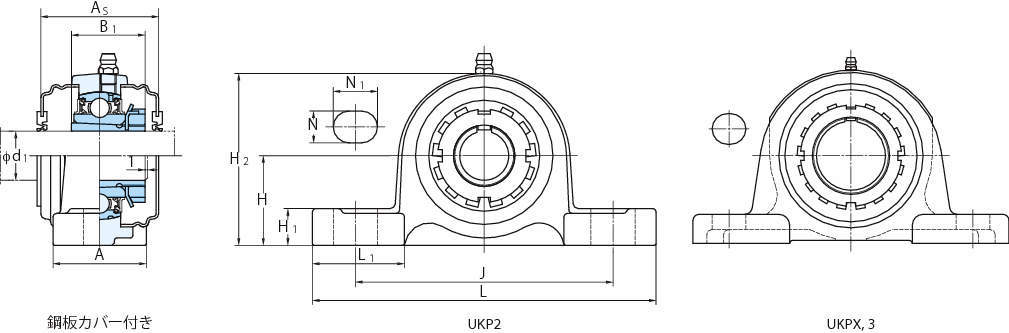

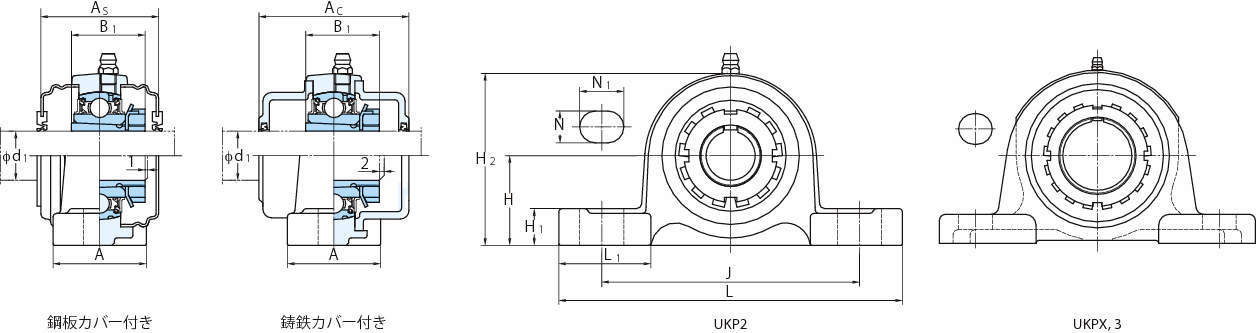

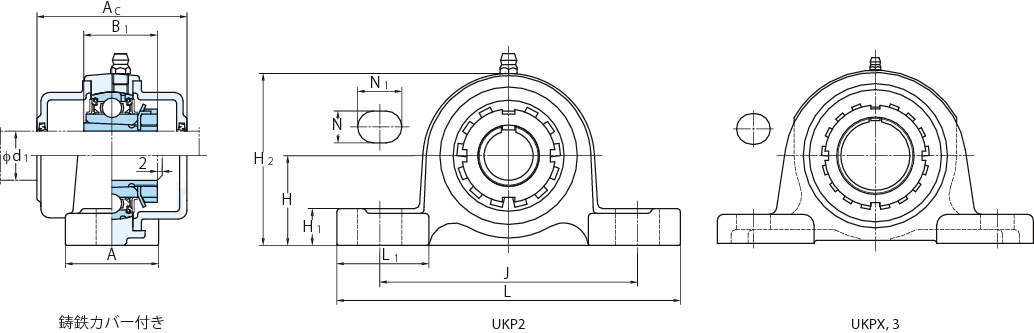

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

158件中 101-110件
表示件数

仕様
価格・納期

158件の型式

型式	タイプ		軸径 d₁ (mm)	寸法(mm)				寸法(mm)						取付けボルトの呼び	カバー寸法(mm)		適用軸受箱	適用軸受				適用アダプタ	参考ユニット質量 (kg)
	軸受箱	軸受		H	L	A	J	N	N₁	H₁	H₂ (H_2C)	L₁	B₁		As	Ac		呼び番号	基本定格荷重(kN)		係数 f₀
	軸受箱	軸受		H	L	A	J	N	N₁	H₁	H₂ (H_2C)	L₁	B₁		As	Ac		呼び番号	Cr	C₀r	係数 f₀
UKP328C	鋳鉄カバー付(貫通形)	標準品	125	200	620	140	500	40	55	60	393	185	131	M33	-	222	P328	UK328	253	246	13.6	H2328	109
UKP313CD	鋳鉄カバー付(一端密閉形)	標準品	60	90	340	90	260	25	38	32	176	110	65	M20	-	122	P313	UK313	92.7	59.9	13.2	H2313X	13.2
UKP215FCD	鋳鉄カバー付(一端密閉形)	標準品	65	82.6	275	74	217	25	30	28	162	78	55	M20	-	124	P215	UK215	67.4	48.3	14.5	H2315X	9.5
UKP315CD	鋳鉄カバー付(一端密閉形)	標準品	65	100	380	100	290	27	40	35	198	107	73	M22	-	134	P315	UK315	113	77.2	13.2	H2315X	17.7
UKP216FCD	鋳鉄カバー付(一端密閉形)	標準品	70	88.9	292	78	232	25	35	30	174	83	59	M20	-	138	P216	UK216	72.7	53.0	14.6	H2316X	11.7
UKP316CD	鋳鉄カバー付(一端密閉形)	標準品	70	106	400	110	300	27	40	35	209	120	78	M22	-	138	P316	UK316	123	86.7	13.3	H2316X	21.7
UKP217FCD	鋳鉄カバー付(一端密閉形)	標準品	75	95.2	310	83	247	25	40	32	185	87	63	M20	-	142	P217	UK217	84.0	61.9	14.5	H2317X	13.8
UKP317CD	鋳鉄カバー付(一端密閉形)	標準品	75	112	420	110	320	33	45	40	220	120	82	M27	-	146	P317	UK317	133	96.8	13.3	H2317X	23.7
UKP218FCD	鋳鉄カバー付(一端密閉形)	標準品	80	101.6	327	88	262	27	45	33	198	94	65	M22	-	152	P218	UK218	96.1	71.5	14.5	H2318X	18.8
UKPX18CD	鋳鉄カバー付(一端密閉形)	標準品	80	101.6	381	111	283	27	60	38	204	116	86	M22	-	158	PX18	UKX18	109	81.9	14.4	H2318X	22.4

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
UKP328C	UKP328C	P	432,000	-	4日間
UKP313CD	UKP313CD	P	54,820	-	在庫品
UKP215FCD	UKP215FCD	P	47,320	-	在庫品
UKP315CD	UKP315CD	P	76,700	-	在庫品
UKP216FCD	UKP216FCD	P	54,520	-	在庫品
UKP316CD	UKP316CD	P	92,000	-	在庫品
UKP217FCD	UKP217FCD	P	64,800	-	お問合
UKP317CD	UKP317CD	P	103,500	-	在庫品
UKP218FCD	UKP218FCD	P	78,900	-	お問合
UKPX18CD	UKPX18CD	P	98,200	-	お問合
