インサート軸受ユニット｜テークアップ形 UCT（円筒穴・カバー付き）

UCT

  • UCT

・写真はカバーなしの写真です。
・カバー取付溝付タイプに、カバーは付属していません。

■軸受ユニット：UCTタイプ
・UCTはスライド溝を持つ軸受箱を組み合わせたユニットです。
・スライド溝に沿って軸受箱をラジアル方向に移動させることで、軸中心の支持位置を調整することが出来ます。

■インサート軸受：UC形
・UC形軸受は給油機構を備え球状外径面の外輪と円筒穴の止めねじ付き広幅内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。
・内輪に取付けられた2個の止めねじで簡単で確実に軸に取り付けることの出来る代表的な形式です。

■インサート軸受：UC-3L形
・UC-L3形軸受は三重シールを用いた防塵性能に優れた軸受です。
・鉄板の裏側に3つのリップに成形されたニトリルゴムを焼付けたシールで外輪にかしめられています。低速から中速の回転で塵埃に対応する軸受です。

#ベアリングユニット

共通仕様

適用グリースニップル 201～210・X05～X09・305～308：B-1/4-28UNF
211～217・X10～X17・309～328：B-PT1/8

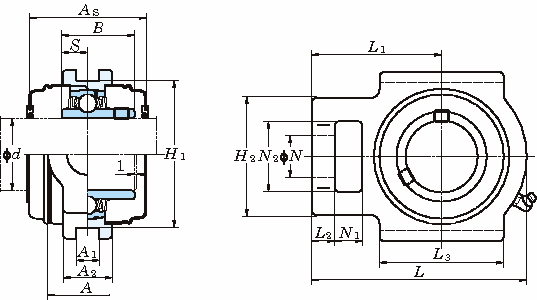

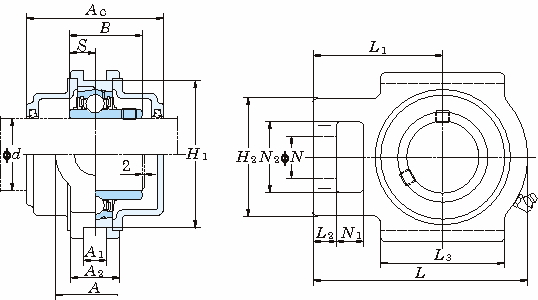

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 558件中 531-540件

  • 表示件数

558件の型式

  • 鋼板カバー付き

  • 鋳鉄カバー付き

型式 タイプ 軸径
d
(mm)		 寸法(mm) カバー寸法(mm) 適用
軸受箱		 適用軸受 参考
ユニット質量
(kg)
軸受箱 軸受 A A1 A2 H H1 H2 L L1 L2 L3 N N1 N2 B S As Ac 呼び番号 基本定格荷重(kN) 係数f0
Cr C0r
UCT209E3L3 鋳鉄カバー取付溝付 三重シール品 45 49 16 35 117 102 83 144 87 16 83 29 19 49 49.2 19 - - T209 UC209 34.1 21.3 14.0 -
UCT210E3L3 鋳鉄カバー取付溝付 三重シール品 50 49 16 37 117 102 83 149 90 16 86 29 19 49 51.6 19 - - T210 UC210 35.1 23.3 14.4 -
UCT211E3L3 鋳鉄カバー取付溝付 三重シール品 55 64 22 38 146 130 102 171 106 19 95 35 25 64 55.6 22.2 - - T211 UC211 43.4 29.4 14.4 -
UCT212E3L3 鋳鉄カバー取付溝付 三重シール品 60 64 22 42 146 130 102 194 119 19 102 35 32 64 65.1 25.4 - - T212 UC212 52.4 36.2 14.4 -
UCT213E3L3 鋳鉄カバー取付溝付 三重シール品 65 70 26 44 167 151 111 224 137 21 121 41 32 70 65.1 25.4 - - T213 UC213 57.2 40.1 14.4 -
UCT214E3L3 鋳鉄カバー取付溝付 三重シール品 70 70 26 46 167 151 111 224 137 21 121 41 32 70 74.6 30.2 - - T214 UC214 62.2 44.1 14.5 -
UCT204E3D1K2 鋳鉄カバー取付溝付 耐熱用 20 32 12 21 89 76 51 94 61 10 51 19 16 32 31 12.7 - - T204 UC204 12.8 6.65 13.2 -
UCT205E3D1K2 鋳鉄カバー取付溝付 耐熱用 25 32 12 24 89 76 51 97 62 10 51 19 16 32 34.1 14.3 - - T205 UC205 14.0 7.85 13.9 -
UCT206E3D1K2 鋳鉄カバー取付溝付 耐熱用 30 37 12 28 102 89 56 113 70 10 57 22 16 37 38.1 15.9 - - T206 UC206 19.5 11.3 13.9 -
UCT207E3D1K2 鋳鉄カバー取付溝付 耐熱用 35 37 12 30 102 89 64 129 78 13 64 22 16 37 42.9 17.5 - - T207 UC207 25.7 15.4 13.9 -

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
UCT209E3L3 UCT209E3L3 P 10,430 - -
UCT210E3L3 UCT210E3L3 P 11,730 - -
UCT211E3L3 UCT211E3L3 P 15,700 - -
UCT212E3L3 UCT212E3L3 P 18,540 - -
UCT213E3L3 UCT213E3L3 P 24,900 - -
UCT214E3L3 UCT214E3L3 P 31,000 - -
UCT204E3D1K2 UCT204E3D1K2 P 5,540 - -
UCT205E3D1K2 UCT205E3D1K2 P 6,320 - -
UCT206E3D1K2 UCT206E3D1K2 P 7,810 - -
UCT207E3D1K2 UCT207E3D1K2 P 9,310 - -
