FYH
UKT
UKT
・写真はカバーなしの写真です。
・カバー取付溝付タイプに、カバーは付属していません。
■インサート軸受：UK形
・UK形軸受は給油機構を備え球状外径面の外輪とテーパ穴内輪を持つ、シールとスリンガが付くグリース密封形深溝玉軸受です。
・アダプタスリーブを用いて軸に固定するタイプです。
・アダプタスリーブが軸の全周を包み込んで確実に固定します。
■インサート軸受：UK-L3形
・UK-L3形軸受は三重シールを用いた防塵性能に優れた軸受です。
・鉄板の裏側に3つのリップに成形されたニトリルゴムを焼付けたシールで外輪にかしめられています。
・低速から中速の回転で塵埃に対応する軸受です。
| 適用グリースニップル | 205～210・X05～X09・305～308：B-1/4-28UNF 211～217・X10～X17・309～328：B-PT1/8 |
|---|
447件の型式

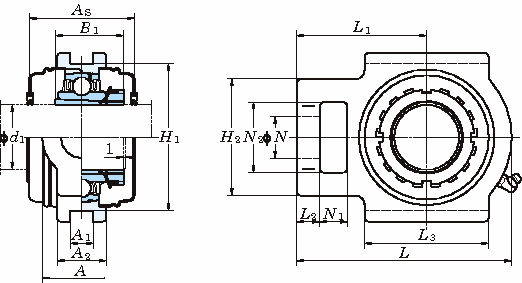

鋼板カバー付き

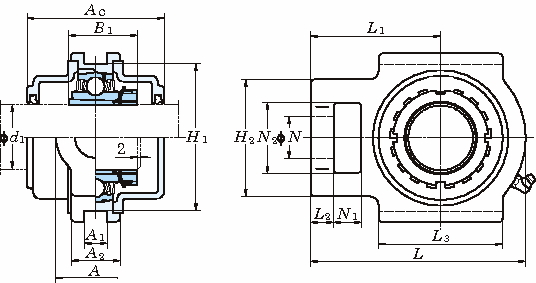

鋳鉄カバー付き
| 型式 | タイプ |
軸径 d1 (mm) |
寸法(mm) | カバー寸法(mm) |
適用 軸受箱 |
適用軸受 |
適用 アダプタ |
参考 ユニット質量 (kg) |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸受箱 | 軸受 | A | A1 | A2 | H | H1 | H2 | L | L1 | L2 | L3 | N | N1 | N2 | B1 | As | Ac | 呼び番号 | 基本定格荷重(kN) | 係数f0 | ||||||
| Cr | C0r | |||||||||||||||||||||||||
| UKT216FCDD2K2 | 鋳鉄カバー付(一端密閉形) | 耐寒用 | 70 | 70 | 26 | 51 | 184 | 165 | 111 | 235 | 140 | 21 | 121 | 41 | 32 | 70 | 59 | - | 138 | T216 | UK216 | 72.7 | 53.0 | 14.6 | H2316X | - |
| UKT316CDD2K2 | 鋳鉄カバー付(一端密閉形) | 耐寒用 | 70 | 102 | 30 | 60 | 230 | 204 | 150 | 282 | 174 | 28 | 160 | 53 | 42 | 98 | 78 | - | 138 | T316 | UK316 | 123 | 86.7 | 13.3 | H2316X | - |
| UKT217FCDD2K2 | 鋳鉄カバー付(一端密閉形) | 耐寒用 | 75 | 73 | 30 | 54 | 198 | 173 | 124 | 260 | 162 | 29 | 157 | 48 | 38 | 73 | 63 | - | 142 | T217 | UK217 | 84.0 | 61.9 | 14.5 | H2317X | - |
| UKT317CDD2K2 | 鋳鉄カバー付(一端密閉形) | 耐寒用 | 75 | 102 | 32 | 64 | 240 | 214 | 152 | 298 | 183 | 30 | 170 | 53 | 42 | 98 | 82 | - | 146 | T317 | UK317 | 133 | 96.8 | 13. | H2317X | - |
| UKT318CDD2K2 | 鋳鉄カバー付(一端密閉形) | 耐寒用 | 80 | 110 | 32 | 66 | 255 | 228 | 160 | 312 | 192 | 30 | 175 | 57 | 46 | 106 | 86 | - | 150 | T318 | UK318 | 143 | 107 | 13.3 | H2318X | - |
| UKT319CDD2K2 | 鋳鉄カバー付(一端密閉形) | 耐寒用 | 85 | 110 | 35 | 72 | 270 | 240 | 165 | 322 | 197 | 31 | 180 | 57 | 46 | 106 | 90 | - | 162 | T319 | UK319 | 153 | 119 | 13.3 | H2319X | - |
| UKT320CDD2K2 | 鋳鉄カバー付(一端密閉形) | 耐寒用 | 90 | 120 | 35 | 75 | 290 | 260 | 175 | 345 | 210 | 32 | 200 | 59 | 48 | 115 | 97 | - | 174 | T320 | UK320 | 173 | 141 | 13.2 | H2320X | - |
| UKT322CDD2K2 | 鋳鉄カバー付(一端密閉形) | 耐寒用 | 100 | 130 | 38 | 80 | 320 | 285 | 185 | 385 | 235 | 38 | 215 | 65 | 52 | 125 | 105 | - | 188 | T322 | UK322 | 205 | 180 | 13.2 | H2322X | - |
| UKT324CDD2K2 | 鋳鉄カバー付(一端密閉形) | 耐寒用 | 110 | 140 | 45 | 90 | 355 | 320 | 210 | 432 | 267 | 42 | 230 | 70 | 60 | 140 | 112 | - | 196 | T324 | UK324 | 207 | 185 | 13.5 | H2324 | - |
| UKT326CDD2K2 | 鋳鉄カバー付(一端密閉形) | 耐寒用 | 115 | 150 | 50 | 100 | 385 | 350 | 220 | 465 | 285 | 45 | 240 | 75 | 65 | 150 | 121 | - | 214 | T326 | UK326 | 229 | 214 | 13.6 | H2326 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UKT216FCDD2K2 | UKT216FCDD2K2 | P | 79,060 | - | - |
| UKT316CDD2K2 | UKT316CDD2K2 | P | 131,600 | - | - |
| UKT217FCDD2K2 | UKT217FCDD2K2 | P | 93,200 | - | - |
| UKT317CDD2K2 | UKT317CDD2K2 | P | 152,800 | - | - |
| UKT318CDD2K2 | UKT318CDD2K2 | P | 167,300 | - | - |
| UKT319CDD2K2 | UKT319CDD2K2 | P | 197,600 | - | - |
| UKT320CDD2K2 | UKT320CDD2K2 | P | 232,700 | - | - |
| UKT322CDD2K2 | UKT322CDD2K2 | P | 319,500 | - | - |
| UKT324CDD2K2 | UKT324CDD2K2 | P | 398,500 | - | - |
| UKT326CDD2K2 | UKT326CDD2K2 | P | 536,700 | - | - |
