ハンマーキャスター
220S-N65
220S-N65
213S-UB75
・取付けベースが無くてもアングルフレーム等に取付けが可能なコーナーキャスターです。
・コーナーキャスターは他に220G/220Eがあります。
・スチール製
・RoHS適合品
＜使用例＞
・スチールラックや軽量機械などのさまざまなコーナーで使用されています。
48件の型式
220S
213S

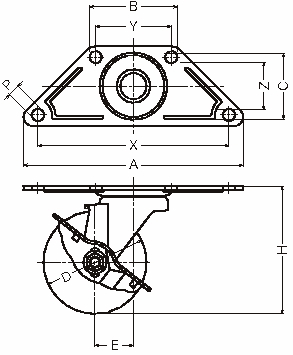

| 型式 | タイプ |
車輪径 D (mm) |
車幅 (mm) |
車輪構成 |
許容荷重 1個 (daN) |
取付高 H (mm) |
取付座 A×B×C (mm) |
取付寸法 X×Y×Z (mm) |
取付穴径 P (mm) |
S (mm) |
T (mm) |
U (mm) |
偏心 E (mm) |
旋回半径 (mm) |
使用車輪記号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 220S-NRB75 | 旋回 | 75 | 25 | ナイロン車輪 一体型 ローラーベアリング | 80 | 93 | 160×63×58 | 139×55×42 | 8.8 | 38.9 | 59.4 | 8.5 | 28 | 67 | 429S-NRB |
| 220S-UB50 | 旋回 | 50 | 25 | ウレタン車輪(熱可塑性) ナイロンホイール ローラーベアリング | 60 | 70 | 160×63×58 | 139×55×42 | 8.8 | 38.9 | 59.4 | 8.5 | 26 | 52 | 439S-UB |
| 220S-UB65 | 旋回 | 65 | 27 | ウレタン車輪(熱可塑性) ナイロンホイール ローラーベアリング | 70 | 85 | 160×63×58 | 139×55×42 | 8.8 | 38.9 | 59.4 | 8.5 | 29 | 63 | 439S-UB |
| 220S-UB75 | 旋回 | 75 | 27 | ウレタン車輪(熱可塑性) ナイロンホイール ローラーベアリング | 80 | 93 | 160×63×58 | 139×55×42 | 8.8 | 38.9 | 59.4 | 8.5 | 28 | 67 | 439S-UB |
| 220S-L65 | 旋回 | 65 | 27 | エラストマー車輪 PPホイール | 50 | 85 | 160×63×58 | 139×55×42 | 8.8 | 38.9 | 59.4 | 8.5 | 29 | 63 | 429G-L |
| 220S-L75 | 旋回 | 75 | 27 | エラストマー車輪 PPホイール | 60 | 93 | 160×63×58 | 139×55×42 | 8.8 | 38.9 | 59.4 | 8.5 | 28 | 67 | 429G-L |
| 220S-C65 | 旋回 | 65 | 25 | イモノ車輪 一体型 | 70 | 85 | 160×63×58 | 139×55×42 | 8.8 | 38.9 | 59.4 | 8.5 | 29 | 63 | 426G-C |
| 220S-C75 | 旋回 | 75 | 25 | イモノ車輪 一体型 | 80 | 93 | 160×63×58 | 139×55×42 | 8.8 | 38.9 | 59.4 | 8.5 | 28 | 67 | 426G-C |
| 220S-PH50 | 旋回 | 50 | 25 | フェノール車輪 一体型 樹脂ブッシュ | 70 | 70 | 160×63×58 | 139×55×42 | 8.8 | 38.9 | 59.4 | 8.5 | 26 | 52 | 428S-PH |
| 220S-PH65 | 旋回 | 65 | 27 | フェノール車輪 一体型 樹脂ブッシュ | 70 | 85 | 160×63×58 | 139×55×42 | 8.8 | 38.9 | 59.4 | 8.5 | 29 | 63 | 428S-PH |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 220S-NRB75 | 220S-NRB75 | P | 1,260 | - | 5日間 |
| 220S-UB50 | 220S-UB50 | P | 1,340 | - | 5日間 |
| 220S-UB65 | 220S-UB65 | P | 1,530 | - | 5日間 |
| 220S-UB75 | 220S-UB75 | P | 1,660 | - | 5日間 |
| 220S-L65 | 220S-L65 | P | 900 | - | 5日間 |
| 220S-L75 | 220S-L75 | P | 930 | - | 5日間 |
| 220S-C65 | 220S-C65 | P | 1,530 | - | 5日間 |
| 220S-C75 | 220S-C75 | P | 1,760 | - | 5日間 |
| 220S-PH50 | 220S-PH50 | P | 1,330 | - | 5日間 |
| 220S-PH65 | 220S-PH65 | P | 1,700 | - | 5日間 |
