チェックバルブ（汎用型） Cシリーズ

C（SUS316）

C（SUS316）
C（ブラス）

汎用型

■シンプル構造により低価格を実現。

■Oリングとメタルシールでのダブルタッチ方式によりシール材への負荷を軽減。

■豊富な口径、シール材ラインアップ。

■仕様差圧～0.3MPa（出口大気開放条件時）

■クラッキング圧力 1kPa選定時、取付方向出口上向き限定

■ディスクフィルタ内臓可能
・詳細はお問合せください。

: #チェックバルブ

共通仕様

使用液体	接液部を腐食させない機体・液体
１．ボディ	・CB：ブラス・CT：SUS316
２．ポペット	・CB：ブラス・CT：SUS316
３．ガイド	・CB：ブラス・CT：SUS316 or SUS316L
４．スプリング	SUS316
５．Oリング	・V：FKN ・N：NBR ・E：EPDM ・S：シリコン・D：パーフロ・K：カルレッツ
６．スナップリング	SUS304

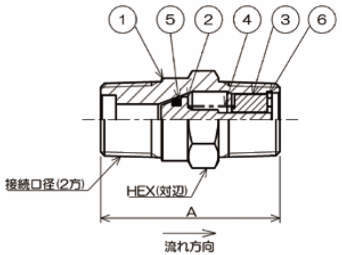

寸法図
カタログ・チラシ

C

詳細仕様

前へ

次へ

56件中 21-30件
表示件数

仕様
価格・納期

56件の型式

型式	シリーズ	タイプ	接続口径	材質		使用温度範囲 (参考)	使用圧力	耐圧	クラッキング圧力	A (mm)	対辺 HEX (mm)	Cv (参考値)
				本体	シール
				本体	シール
CB6V	C	汎用型	R3/4	ブラス	FKM（標準）	0～+120℃	-0.1～4.9MPa	7.35MPa	7kPa（標準）	59.0	29.0	0.28
CB6N	C	汎用型	R3/4	ブラス	NBR	-10～+60℃	-0.1～4.9MPa	7.35MPa	7kPa（標準）	59.0	29.0	0.28
CB6E	C	汎用型	R3/4	ブラス	EPDM	-40～+90℃	-0.1～4.9MPa	7.35MPa	7kPa（標準）	59.0	29.0	0.28
CB6S	C	汎用型	R3/4	ブラス	シリコン	-40～+120℃	-0.1～4.9MPa	7.35MPa	7kPa（標準）	59.0	29.0	0.28
CB6K	C	汎用型	R3/4	ブラス	カルレッツ	0～+120℃	-0.1～4.9MPa	7.35MPa	7kPa（標準）	59.0	29.0	0.28
CB8V	C	汎用型	R1	ブラス	FKM（標準）	0～+120℃	-0.1～4.9MPa	7.35MPa	7kPa（標準）	68.0	35.0	0.28
CB8N	C	汎用型	R1	ブラス	NBR	-10～+60℃	-0.1～4.9MPa	7.35MPa	7kPa（標準）	68.0	35.0	0.28
CB8K	C	汎用型	R1	ブラス	カルレッツ	0～+120℃	-0.1～4.9MPa	7.35MPa	7kPa（標準）	68.0	35.0	0.28
CT1V	C	汎用型	R1/8	SUS316	FKM（標準）	0～+150℃	-0.1～4.9MPa	7.35MPa	7kPa（標準）	35.5	13.0	0.28
CT1N	C	汎用型	R1/8	SUS316	NBR	-10～+60℃	-0.1～4.9MPa	7.35MPa	7kPa（標準）	35.5	13.0	0.28

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
CB6V	CB6V	P	12,400	-	4日間
CB6N	CB6N	P	12,700	-	6日間
CB6E	CB6E	P	12,800	-	6日間
CB6S	CB6S	P	12,800	-	6日間
CB6K	CB6K	P	25,500	-	6日間
CB8V	CB8V	P	20,800	-	4日間
CB8N	CB8N	P	21,200	-	6日間
CB8K	CB8K	P	36,700	-	6日間
CT1V	CT1V	P	9,760	-	4日間
CT1N	CT1N	P	9,900	-	6日間
