スイベルジョイント｜エルボタイプ SJS

SJS

SJS

このページをプリント
CADをダウンロード
価格・納期を確認

■コンパクト、低トルクタイプを実現した油圧用のスイベルジョイントです。

■エルボタイプ

■構造を簡単にした汎用タイプです

■作動油を使用し油圧を伝える土木建設機械、工作機械及び一般産業機器の配管に広く使われています。
・特に、油圧の圧力配管に使用され、低速回転や揺動（往復回転運動）が出来る継手です。

■主に固定配管と高圧ホース連結に使用され、ホースの無理な取付防止や捩れ防止に役立ちます。

: #スイベルジョイント

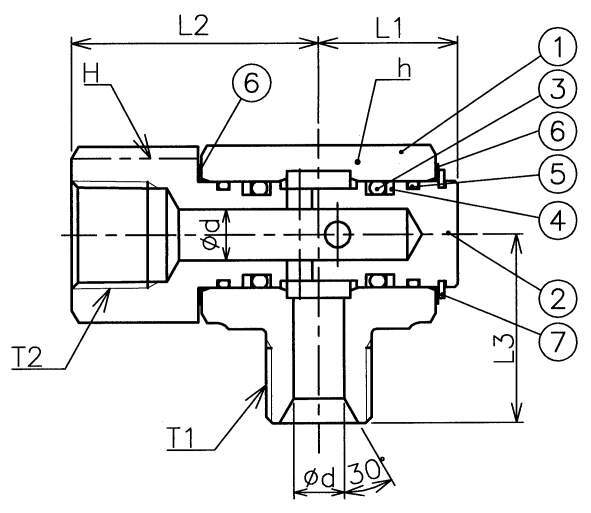

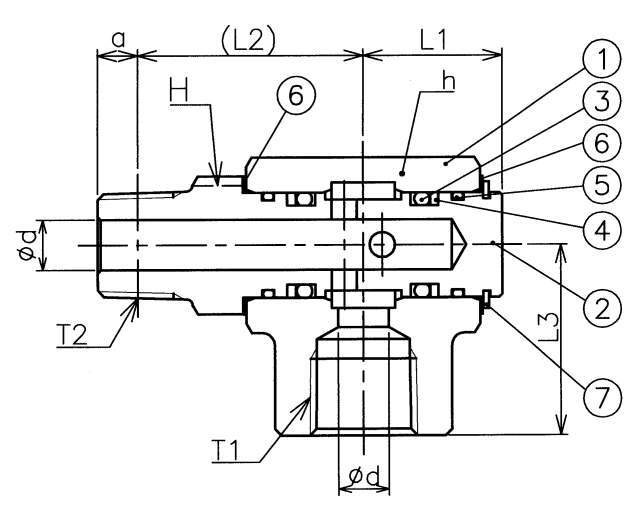

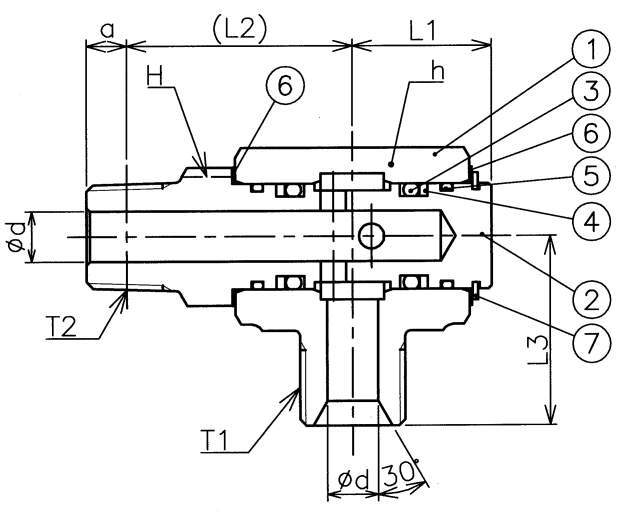

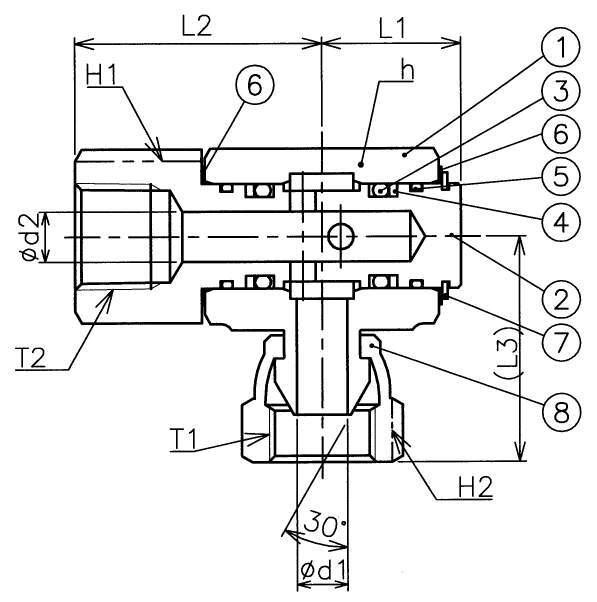

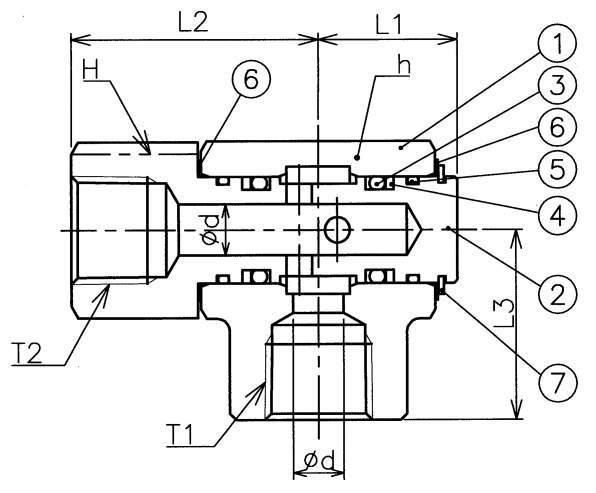

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

48件中 41-48件
表示件数

仕様
価格・納期

48件の型式

型式	シリーズ	タイプ	形状	定格圧力 (MPa)	T1	T2	d・d1 (mm)	d2 (mm)	L1 (mm)	L2 (mm)	L3 (mm)	基準径の位置 a (mm)	二面幅 h (mm)	六角対辺(mm)
														H・H1	H2
														H・H1	H2
SJS808-408	スイベルジョイント	SJS8※※-4※※	エルボタイプ	21	G1	R1	20	20	36	57	51.3	10.39	46	36	41
SJS810-410	スイベルジョイント	SJS8※※-4※※	エルボタイプ	21	G1・1/4	R1・1/4	27.5	26	40	65.5	65.5	12.7	60	46	50
SJS802-502	スイベルジョイント	SJS8※※-5※※	エルボタイプ	21	G1/4	Rc1/4	5	5	19.5	34.5	32.8	-	22	19	19
SJS803-503	スイベルジョイント	SJS8※※-5※※	エルボタイプ	21	G3/8	Rc3/8	8	8	22	39	34.8	-	27	24	22
SJS804-504	スイベルジョイント	SJS8※※-5※※	エルボタイプ	21	G1/2	Rc1/2	11.5	11.5	24	45.5	38.8	-	32	30	27
SJS806-506	スイベルジョイント	SJS8※※-5※※	エルボタイプ	21	G3/4	Rc3/4	16	16	30	55	44.6	-	41	36	36
SJS808-508	スイベルジョイント	SJS8※※-5※※	エルボタイプ	21	G1	Rc1	20	20	36	64.5	51.3	-	46	41	41
SJS810-510	スイベルジョイント	SJS8※※-5※※	エルボタイプ	21	G1・1/4	Rc1・1/4	27.5	26	40	75	65.5	-	60	55	50

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
SJS808-408	SJS808-408	P	23,000	-	15日間
SJS810-410	SJS810-410	P	41,900	-	15日間
SJS802-502	SJS802-502	P	8,150	-	15日間
SJS803-503	SJS803-503	P	8,840	-	15日間
SJS804-504	SJS804-504	P	11,200	-	15日間
SJS806-506	SJS806-506	P	14,500	-	15日間
SJS808-508	SJS808-508	P	23,000	-	15日間
SJS810-510	SJS810-510	P	41,900	-	15日間
