・テンレス鋼板をU字形に精密成形し、軌道部分と取付面を一体化することで軽量化を図り、各部品を機能的に配置して小形化を実現しています。
・2条列4点接触のシンプル構造のため、あらゆる方向の荷重に対して安定した負荷能力高い運動精度が得られます。
・鋼球の優れた保持・案内機構と精密に仕上げられた軌道面により、極めて静かでなめらかな作動が得られます。微小送りの運転時にも高い応答性と位置決め精度が得られます。
・すべての合成樹脂製部品に不燃性または自己消化性材料を使用しているので、難燃性が必要な家庭用OA機器などにも広く使用できます。
・すべての鋼製部品には耐食性に優れたステンレス鋼を使用しているので、クリーンルーム内での使用など、防せい油の使用を嫌う用途に最適です。
・鋼球同士の接触による干渉音が発生しないよう、特殊合成樹脂製の保持器を使用しています。
・極めてなめらかで軽く、スティックスリップのない有限の直線運動を行います。
日本トムソン
精密ボールスライド(有限直線運動形) BSP
詳細仕様
21件の型式
型式 | 主要寸法 |
最大ストローク 長さ (mm) |
基本動定格荷重 C (N) |
基本静定格荷重 C0 (N) |
質量 (g) 参考 |
テーブル取付寸法 | ベッド取付寸法 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

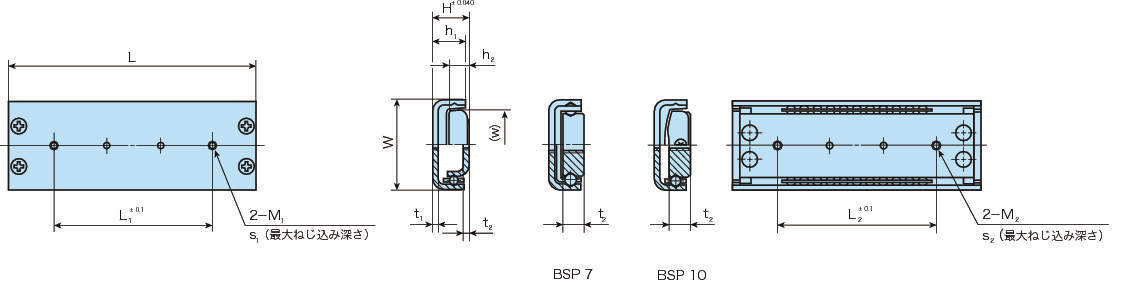

W (mm) | H (mm) | L (mm) | L1 (mm) | M1 (mm) | s1 (mm) | h1 (mm) | t1 (mm) | w (mm) | L2 (mm) | M2 (mm) | s2 (mm) | h2 (mm) | t2 (mm) | |||||
BSP1560SL | 15 | 8 | 60 | 40 | 732 | 467 | 22.1 | 40 | M3 | 2.5 | 7 | 1.2 | 11.2 | 40 | M3 | 3 | 4.5 | 1.2 |
BSP2040SL | 20 | 10 | 40 | 22 | 726 | 386 | 23.7 | 24 | M3 | 3.2 | 9 | 1.4 | 16 | 24 | M3 | 3.5 | 6.2 | 1.4 |
BSP2050SL | 20 | 10 | 50 | 28 | 866 | 496 | 29.7 | 34 | M3 | 3.2 | 9 | 1.4 | 16 | 34 | M3 | 3.5 | 6.2 | 1.4 |
BSP2060SL | 20 | 10 | 60 | 34 | 998 | 606 | 35.7 | 40 | M3 | 3.2 | 9 | 1.4 | 16 | 40 | M3 | 3.5 | 6.2 | 1.4 |
BSP2070SL | 20 | 10 | 70 | 40 | 1120 | 717 | 41.7 | 45 | M3 | 3.2 | 9 | 1.4 | 16 | 45 | M3 | 3.5 | 6.2 | 1.4 |
BSP2080SL | 20 | 10 | 80 | 53 | 1180 | 772 | 47.6 | 50 | M3 | 3.2 | 9 | 1.4 | 16 | 50 | M3 | 3.5 | 6.2 | 1.4 |
BSP2550SL | 25 | 10 | 50 | 26 | 866 | 496 | 37.6 | 34 | M3 | 3.5 | 9 | 1.6 | 20.5 | 34 | M3 | 3 | 5.7 | 1.6 |
BSP2560SL | 25 | 10 | 60 | 32 | 998 | 606 | 45.3 | 40 | M3 | 3.5 | 9 | 1.6 | 20.5 | 40 | M3 | 3 | 5.7 | 1.6 |
BSP2570SL | 25 | 10 | 70 | 40 | 1120 | 717 | 52.9 | 45 | M3 | 3.5 | 9 | 1.6 | 20.5 | 45 | M3 | 3 | 5.7 | 1.6 |
BSP2580SL | 25 | 10 | 80 | 51 | 1180 | 772 | 60.5 | 50 | M3 | 3.5 | 9 | 1.6 | 20.5 | 50 | M3 | 3 | 5.7 | 1.6 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
BSP1560SL | BSP1560SL | P | 10,200 | 在庫品 | 在庫品 |
BSP2040SL | BSP2040SL | P | 9,530 | 在庫品 | 在庫品 |
BSP2050SL | BSP2050SL | P | 10,200 | 在庫品 | 在庫品 |
BSP2060SL | BSP2060SL | P | 11,300 | - | 在庫品 |
BSP2070SL | BSP2070SL | P | 12,400 | - | 在庫品 |
BSP2080SL | BSP2080SL | P | 13,000 | 在庫品 | 在庫品 |
BSP2550SL | BSP2550SL | P | 11,000 | 在庫品 | 在庫品 |
BSP2560SL | BSP2560SL | P | 12,000 | - | 在庫品 |
BSP2570SL | BSP2570SL | P | 12,800 | - | 在庫品 |
BSP2580SL | BSP2580SL | P | 14,600 | 在庫品 | 在庫品 |
