・軸を軌道とする構造のため、従来のブッシュを使用した案内部を、大幅な設計変更することなく、転がり案内へ変更できます。
・密封なしと密封形をラインナップ。機械･装置の使用に合せて最適な製品を選択することができます。
・ステンレス鋼製の製品は耐食性に優れ、クリーンルーム内での使用など、防せい油の使用を嫌う用途に最適です。
共通仕様
| 精度等級 | 上級 |
|---|
日本トムソン
リニアブッシング LM-OP（開放形）
詳細仕様
92件の型式

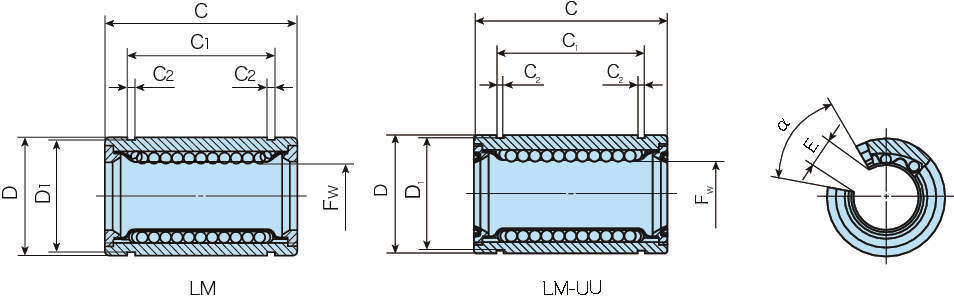

| 型式 | 本体材質 | 保持器材質 | シール |
鋼球 条列 |
Fw | D | C | C1 |
C2 (mm) |
D1 (mm) |
E (mm) |
α (度) |
最大 偏心 (μm) |
基本動定格荷重C(N) | 基本静定格荷重C0(N) |
質量 (g) 参考 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | 寸法差 (μm) | (mm) | 寸法差 (μm) | (mm) | 寸法差 (μm) | (mm) | 寸法差 (μm) | 荷重方向 A | 荷重方向 B | 荷重方向 A | 荷重方向 B | |||||||||||
| LM5080100NFUUOP | ステンレス鋼製 | 合成樹脂製 | 密封形 | 5 | 50 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 25 | 50 | 20 | 3940 | 4180 | 7130 | 9120 | 1340 |
| LM6090110NFUUOP | ステンレス鋼製 | 合成樹脂製 | 密封形 | 5 | 60 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 30 | 50 | 25 | 4760 | 5040 | 8150 | 10400 | 1610 |
・サークリップにより固定するときののボス幅は、C<sub>1</sub>の寸法からサークリップ幅の2倍の数値だけ差し引いた値とします。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LM5080100NFUUOP | LM5080100NFUUOP | P | 40,500 | - | 在庫品 |
| LM6090110NFUUOP | LM6090110NFUUOP | P | 66,500 | - | 在庫品 |
