・軸を軌道とする構造のため、従来のブッシュを使用した案内部を、大幅な設計変更することなく、転がり案内へ変更できます。
・密封なしと密封形をラインナップ。機械･装置の使用に合せて最適な製品を選択することができます。
・ステンレス鋼製の製品は耐食性に優れ、クリーンルーム内での使用など、防せい油の使用を嫌う用途に最適です。
共通仕様
| 精度等級 | 上級 |
|---|
日本トムソン
リニアブッシング LM（普通品）
詳細仕様
120件の型式

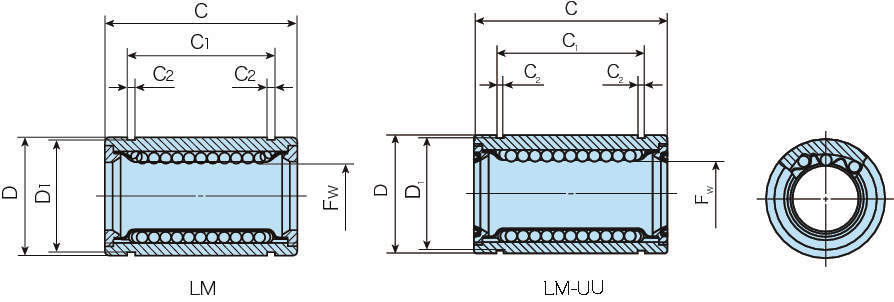

| 型式 | 本体材質 | 保持器材質 | シール |
鋼球 条列 |
Fw | D | C | C1 |
C2 (mm) |
D1 (mm) |
最大 偏心 (μm) |
基本動定格荷重C(N) | 基本静定格荷重C0(N) |
質量 (g) 参考 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | 寸法差 (μm) | (mm) | 寸法差 (μm) | (mm) | 寸法差 (μm) | (mm) | 寸法差 (μm) | 荷重方向 A | 荷重方向 B | 荷重方向 A | 荷重方向 B | |||||||||
| LM5080100UU | 炭素鋼製 | 炭素鋼製 | 密封形 | 6 | 50 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 20 | 3940 | 4180 | 7130 | 9120 | 1740 |
| LM6090110UU | 炭素鋼製 | 炭素鋼製 | 密封形 | 6 | 60 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 25 | 4760 | 5040 | 8150 | 10400 | 2000 |
| LM80120140UU | 炭素鋼製 | 炭素鋼製 | 密封形 | 6 | 80 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 25 | 8710 | 9220 | 14500 | 18500 | 4480 |
| LM100150175UU | 炭素鋼製 | 炭素鋼製 | 密封形 | 6 | 100 | 0/-20 | 150 | 0/-25 | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 30 | 14500 | 15300 | 22800 | 29200 | 9620 |
| LM120180200UU | 炭素鋼製 | 炭素鋼製 | 密封形 | 8 | 120 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 30 | 25800 | 25500 | 44300 | 49400 | 14700 |
| LM150210240UU | 炭素鋼製 | 炭素鋼製 | 密封形 | 8 | 150 | 0/-25 | 210 | 0/-29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 40 | 35600 | 35100 | 61200 | 68200 | 19900 |
| LM61219N | 炭素鋼製 | 合成樹脂製 | シールなし | 4 | 6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 12 | 80.7 | 92.7 | 167 | 237 | 7.6 |
| LM81517N | 炭素鋼製 | 合成樹脂製 | シールなし | 4 | 8 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 12 | 87.4 | 100 | 160 | 226 | 10.4 |
| LM81524N | 炭素鋼製 | 合成樹脂製 | シールなし | 4 | 8 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 12 | 121 | 139 | 255 | 361 | 15 |
| LM101929N | 炭素鋼製 | 合成樹脂製 | シールなし | 4 | 10 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 12 | 179 | 206 | 354 | 501 | 29.5 |
・サークリップにより固定するときののボス幅は、C<sub>1</sub>の寸法からサークリップ幅の2倍の数値だけ差し引いた値とします。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LM5080100UU | LM5080100UU | P | 19,000 | - | 在庫品 |
| LM6090110UU | LM6090110UU | P | 31,400 | - | 在庫品 |
| LM80120140UU | LM80120140UU | P | 60,300 | - | 在庫品 |
| LM100150175UU | LM100150175UU | P | 112,000 | - | 在庫品 |
| LM120180200UU | LM120180200UU | P | 415,000 | - | 在庫品 |
| LM150210240UU | LM150210240UU | P | 599,000 | - | 在庫品 |
| LM61219N | LM61219N | P | 1,980 | 在庫品 | 在庫品 |
| LM81517N | LM81517N | P | 1,650 | 在庫品 | 在庫品 |
| LM81524N | LM81524N | P | 1,830 | 在庫品 | 在庫品 |
| LM101929N | LM101929N | P | 1,650 | 在庫品 | 在庫品 |
