・切削仕上げされた高剛性なテーブル及びベッドに、負荷バランスに優れたCRWを組み込んでいるため、あらゆる方向の荷重に対して弾性変化が小さく、高精度で安定した直線運動が得られます。
・取付面は精密な研削仕上げを施しています。
・テーブルにはめねじ、ベッドにはざぐりが施されており、適正な予圧状態にしてありますので、そのまま機械･装置に取り付けるだけで信頼性の高い直線運動が得られます。
日本トムソン
クロスローラウェイユニット CRWU-R
詳細仕様
42件の型式
| 型式 | 主要寸法 |
最大ストローク 長さ (mm) |
テーブル寸法 | テーブル寸法 | 中軌道台寸法 |
基本動定格荷重 C (N) |
基本静定格荷重 C0 (N) |
許容荷重 F (N) |
静定格モーメント T0 (N・m) |
質量 (kg) 参考 |
|||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

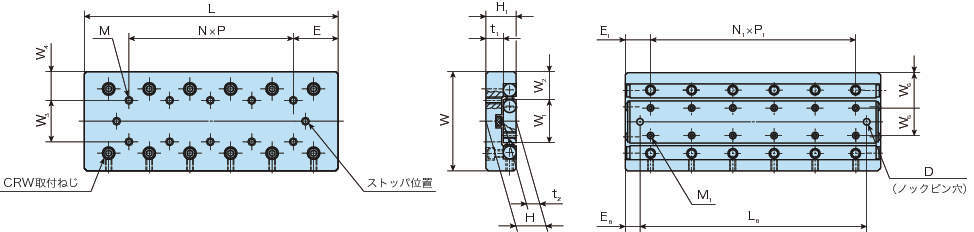

| W | H | L (mm) | W3 (mm) | W4 (mm) | N×P (mm) | E (mm) | M (mm) | W7 (mm) | W8 (mm) | n×p (mm) | E7 (mm) | d3 (mm) | l (mm) | E8 (mm) | H1 (mm) | t1 (mm) | W5 (mm) | W6 (mm) | N1×P1 (mm) | E1 (mm) | M1 (mm) | D | L6 (mm) | E6 (mm) | W1 (mm) | W2 (mm) | t2 (mm) | ||||||||||
| (mm) | 寸法差 | (mm) | 寸法差 | (mm) | 寸法差 | ||||||||||||||||||||||||||||||||
| CRWU40-80R | 40 | ±0.1 | 15 | ±0.1 | 80 | 50 | 15 | 12.5 | 3×15 | 17.5 | M3 | 25.5 | 7.25 | 2×25 | 15 | 6.5 | 61 | 9.5 | - | 7 | - | 20 | 4×15 | 10 | M3 | 3 | +0.02/0 | 45 | 17.5 | 13.1 | 13.45 | 8 | 4050 | 6090 | 2030 | 44.2 | 0.34 |
| CRWU40-95R | 40 | ±0.1 | 15 | ±0.1 | 95 | 60 | 15 | 12.5 | 4×15 | 17.5 | M3 | 25.5 | 7.25 | 2×25 | 22.5 | 6.5 | 71 | 12 | - | 7 | - | 20 | 4×15 | 17.5 | M3 | 3 | +0.02/0 | 45 | 25 | 13.1 | 13.45 | 8 | 3400 | 4880 | 1630 | 35.3 | 0.38 |
| CRWU40-110R | 40 | ±0.1 | 15 | ±0.1 | 110 | 70 | 15 | 12.5 | 5×15 | 17.5 | M3 | 25.5 | 7.25 | 3×25 | 17.5 | 6.5 | 81 | 14.5 | - | 7 | - | 20 | 5×15 | 17.5 | M3 | 3 | +0.02/0 | 60 | 25 | 13.1 | 13.45 | 8 | 4680 | 7310 | 2440 | 53.0 | 0.46 |
| CRWU40-125R | 40 | ±0.1 | 15 | ±0.1 | 125 | 80 | 15 | 12.5 | 6×15 | 17.5 | M3 | 25.5 | 7.25 | 3×25 | 25 | 6.5 | 91 | 17 | - | 7 | - | 20 | 5×15 | 25 | M3 | 3 | +0.02/0 | 60 | 32.5 | 13.1 | 13.45 | 8 | 4680 | 7310 | 2440 | 53.0 | 0.50 |
| CRWU60-55R | 60 | ±0.1 | 18.5 | ±0.1 | 55 | 30 | 25 | 17.5 | - | 27.5 | M4 | 39 | 10.5 | 1×25 | 15 | 7.5 | 44 | 5.5 | - | 10.5 | 17 | 21.5 | 1×25 | 15 | M4 | 4 | +0.02/0 | 35 | 10 | 26.6 | 16.7 | 8 | 2710 | 3660 | 1220 | 51.2 | 0.44 |
| CRWU60-80R | 60 | ±0.1 | 18.5 | ±0.1 | 80 | 45 | 25 | 17.5 | 1×25 | 27.5 | M4 | 39 | 10.5 | 2×25 | 15 | 7.5 | 59 | 10.5 | - | 10.5 | 17 | 21.5 | 2×25 | 15 | M4 | 4 | +0.02/0 | 60 | 10 | 26.6 | 16.7 | 8 | 4050 | 6090 | 2030 | 85.3 | 0.66 |
| CRWU60-105R | 60 | ±0.1 | 18.5 | ±0.1 | 105 | 60 | 25 | 17.5 | 2×25 | 27.5 | M4 | 39 | 10.5 | 3×25 | 15 | 7.5 | 74 | 15.5 | - | 10.5 | 17 | 21.5 | 3×25 | 15 | M4 | 4 | +0.02/0 | 85 | 10 | 26.6 | 16.7 | 8 | 5270 | 8530 | 2840 | 119 | 0.85 |
| CRWU60-130R | 60 | ±0.1 | 18.5 | ±0.1 | 130 | 75 | 25 | 17.5 | 3×25 | 27.5 | M4 | 39 | 10.5 | 4×25 | 15 | 7.5 | 89 | 20.5 | - | 10.5 | 17 | 21.5 | 4×25 | 15 | M4 | 4 | +0.02/0 | 110 | 10 | 26.6 | 16.7 | 8 | 5860 | 9750 | 3250 | 137 | 1.1 |
| CRWU60-155R | 60 | ±0.1 | 18.5 | ±0.1 | 155 | 90 | 25 | 17.5 | 4×25 | 27.5 | M4 | 39 | 10.5 | 5×25 | 15 | 7.5 | 104 | 25.5 | - | 10.5 | 17 | 21.5 | 5×25 | 15 | M4 | 4 | +0.02/0 | 135 | 10 | 26.6 | 16.7 | 8 | 6970 | 12200 | 4060 | 171 | 1.3 |
| CRWU60-180R | 60 | ±0.1 | 18.5 | ±0.1 | 180 | 105 | 25 | 17.5 | 5×25 | 27.5 | M4 | 39 | 10.5 | 6×25 | 15 | 7.5 | 119 | 30.5 | - | 10.5 | 17 | 21.5 | 6×25 | 15 | M4 | 4 | +0.02/0 | 160 | 10 | 26.6 | 16.7 | 8 | 8040 | 14600 | 4880 | 205 | 1.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CRWU40-80R | CRWU40-80R | P | 48,500 | - | 在庫品 |
| CRWU40-95R | CRWU40-95R | P | 53,800 | - | 在庫品 |
| CRWU40-110R | CRWU40-110R | P | 59,000 | - | 在庫品 |
| CRWU40-125R | CRWU40-125R | P | 64,400 | - | 在庫品 |
| CRWU60-55R | CRWU60-55R | P | 42,500 | - | 在庫品 |
| CRWU60-80R | CRWU60-80R | P | 51,400 | - | 在庫品 |
| CRWU60-105R | CRWU60-105R | P | 59,900 | - | 在庫品 |
| CRWU60-130R | CRWU60-130R | P | 68,400 | - | 在庫品 |
| CRWU60-155R | CRWU60-155R | P | 77,000 | - | 在庫品 |
| CRWU60-180R | CRWU60-180R | P | 85,900 | - | 在庫品 |
