日本トムソン
・カムフォロアは、厚肉の外輪に針状ころを組み込んだ構造で、外輪回転用に設計された、摩擦係数が小さく回転性能に優れた軸受です。
・外輪外径面が直接相手カムガイド面と接触しながら案内をしますが、この軸受は効果的に負荷域を増大させる目的でラジアルすきまを小さく設計しているため、衝撃荷重を緩和し、安定した長寿命が得られます。
・外輪に極めて細かい針状ころを組み込んだ軸受で、スタッド径に対して外輪外径の小さいコンパクト設計になっています。電子部品装置・OA機器及び小形インデックス装置などに使用されています。
| ころの案内方式 | 保持器付き |
|---|---|
| スタッド頭部の形状 | 六角穴付き |
| 外輪外径面の形状 | 円筒外輪 |
| シール部の構造 | シールド形 |
| 材質 | CFS：炭素鋼製 CFS-F：ステンレス鋼製 |
12件の型式
| 型式 | タイプ | 材質 | シール部の構造 | 主要寸法(mm) |
取付関係寸法 f 最小 (mm) |
最大締付トルク (N・cm) |
基本動 定格荷重 C (N) |
基本静 定格荷重 CO (N) |
最大静 許容荷重 (N) |
トラック 負荷容量 (N) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

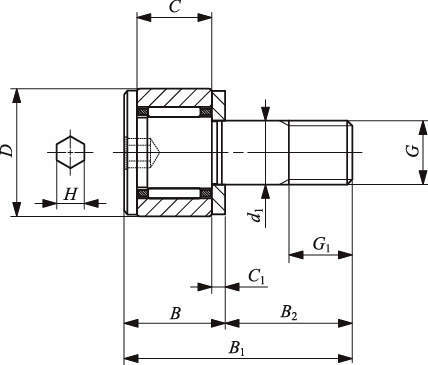

| D | C | d1 | G | G1 | B | B1 | B2 | C1 | H | ||||||||||
| CFS5F | CFS-F | ステンレス鋼製 | シールド形 | 10 | 6 | 5 | M5×0.8 | 5 | 8 | 18 | 10 | 1.0 | 2 | 9.6 | 158 | 1250 | 1480 | 1480 | 1210 |
| CFS6F | CFS-F | ステンレス鋼製 | シールド形 | 12 | 7 | 6 | M6×1 | 6 | 9.5 | 21.5 | 12 | 1.2 | 2.5 | 11.6 | 268 | 1670 | 1760 | 1760 | 1680 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CFS5F | CFS5F | P | 8,440 | 在庫品 | 在庫品 |
| CFS6F | CFS6F | P | 7,750 | 在庫品 | 在庫品 |
