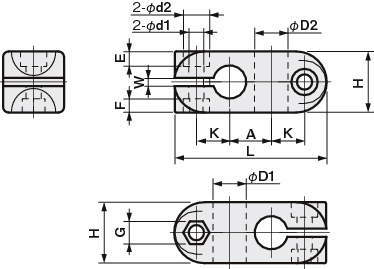

丸シャフト
-
![]()
丸シャフト
-
![]()

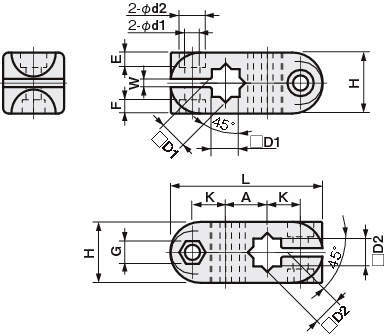

角シャフト
-
![]()

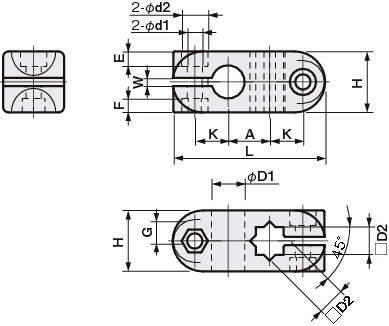

丸-角シャフト
共通仕様
| 材質 | ポリアミド（PA(66N)黒色） |
|---|---|
| 付属品 | 六角穴付ボルト（SUSXM7） 2本 六角ナット（SUSXM7） 2個 |
岩田製作所

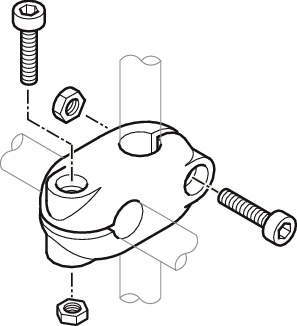

センサブラケット（フレキシブル・樹脂）｜ XY固定ジョイント FSFPCX
詳細仕様
15件の型式
-
丸シャフト
-
角シャフト
-
丸-角シャフト
| 型式 | タイプ | 適合シャフト(mm) | 寸法(mm) | 寸法(mm) |
質量 (g) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | A | L | φd1 | φd2 | E | F | G | H | W | K | |||
| FSFPCXS12-08J | 丸-角シャフト用 | φ8 | □12 | 20 | 64 | 5.5 | 9.5 | 5.4 | 5 | 8.2 | 25 | 3 | 14 | 40 |
| FSFPCXS10-10J | 丸-角シャフト用 | φ10 | □10 | 15 | 55 | 5.5 | 9.5 | 5.4 | 5 | 8.2 | 22 | 3 | 12 | 32 |
| FSFPCXS12-10J | 丸-角シャフト用 | φ10 | □12 | 20 | 64 | 5.5 | 9.5 | 5.4 | 5 | 8.2 | 25 | 3 | 14 | 40 |
| FSFPCX012-S0J | 丸-角シャフト用 | φ12 | □10 | 15 | 55 | 5.5 | 9.5 | 5.4 | 5 | 8.2 | 22 | 3 | 12 | 32 |
| FSFPCXS12-12J | 丸-角シャフト用 | φ12 | □12 | 20 | 64 | 5.5 | 9.5 | 5.4 | 5 | 8.2 | 25 | 3 | 14 | 40 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| FSFPCXS12-08J | FSFPCXS12-08J | P | 710 | - | 在庫品 |
| FSFPCXS10-10J | FSFPCXS10-10J | P | 550 | - | 在庫品 |
| FSFPCXS12-10J | FSFPCXS12-10J | P | 710 | - | 在庫品 |
| FSFPCX012-S0J | FSFPCX012-S0J | P | 490 | - | 在庫品 |
| FSFPCXS12-12J | FSFPCXS12-12J | P | 710 | 在庫品 | 在庫品 |
