様々な用途に対応したエンドプレート
・シャフト端に取り付けることで、ベアリングの内輪やギヤの固定、抜け止めにお使いいただけます。
・モーター軸径や、ピロー、ベアリングサイズから選択でき、設計、製作の手間を省きます。
共通仕様
| 材質/表面処理 | EPA：鉄(S45C)/黒染め EPA-S：ステンレス(SUS304) |
|---|
岩田製作所
エンドプレート｜1穴タイプ EPA
詳細仕様
30件の型式

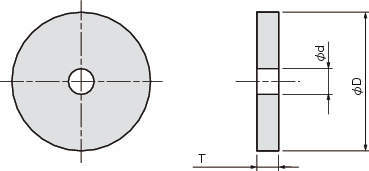

| 型式 | 材質/表面処理 | φD | φd | T |
対応 シャフト径 |
対応 ベアリング |
対応 ピローブロック |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 6200形 | 6300形 | 6400形 | 6900形 | |||||||
| EPA3006S | ステンレス(SUS304) | 30 | 6.6（M6用） | 4 | 20～22 | - | 63/22ZZ | 6005ZZ | - | UC205 |
| EPA3206S | ステンレス(SUS304) | 32 | 6.6（M6用） | 4 | 20～22 | 6205ZZ | - | - | 6906ZZ | UC205 |
| EPA3208S | ステンレス(SUS304) | 32 | 9.0（M8用） | 4 | 20～22 | 6205ZZ | - | - | 6906ZZ | UC205 |
| EPA3508S | ステンレス(SUS304) | 35 | 9.0（M8用） | 5 | 23～25 | 62/28ZZ | 6305ZZ・63/28ZZ | - | - | UC206 |
| EPA3808S | ステンレス(SUS304) | 38 | 9.0（M8用） | 5 | 26～30 | 6206ZZ | 6306ZZ・63/28ZZ | 6006ZZ | - | UC206 |
| EPA4008S | ステンレス(SUS304) | 40 | 9.0（M8用） | 5 | 26～30 | 62/32ZZ | 6306ZZ・63/32ZZ | 6007ZZ | 6907AZZ | UC206 |
| EPA4508S | ステンレス(SUS304) | 45 | 9.0（M8用） | 5 | 31～35 | 6207ZZ | 6307ZZ | 6008ZZ | 6908AZZ | UC207 |
| EPA4510S | ステンレス(SUS304) | 45 | 11（M10用） | 5 | 31～35 | 6207ZZ | 6307ZZ | 6008ZZ | 6908AZZ | UC207 |
| EPA5008S | ステンレス(SUS304) | 50 | 9.0（M8用） | 5 | 36～40 | 6208ZZ | 6308ZZ | 6009ZZ | 6909AZZ | UC208 |
| EPA5010S | ステンレス(SUS304) | 50 | 11（M10用） | 5 | 36～40 | 6208ZZ | 6308ZZ | 6009ZZ | 6909AZZ | UC208 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| EPA3006S | EPA3006S | P | 400 | 在庫品 | 在庫品 |
| EPA3206S | EPA3206S | P | 470 | - | 在庫品 |
| EPA3208S | EPA3208S | P | 470 | - | 在庫品 |
| EPA3508S | EPA3508S | P | 530 | - | 在庫品 |
| EPA3808S | EPA3808S | P | 610 | - | 在庫品 |
| EPA4008S | EPA4008S | P | 670 | - | 在庫品 |
| EPA4508S | EPA4508S | P | 790 | - | 在庫品 |
| EPA4510S | EPA4510S | P | 790 | - | 在庫品 |
| EPA5008S | EPA5008S | P | 930 | - | 在庫品 |
| EPA5010S | EPA5010S | P | 930 | - | 在庫品 |
