・ピン先端がボール形状になっていますので、ワークのはめあいが容易に行えます。また、確実な取付けができます。
・取外しにはノックレス（品番 NKL）がご利用いただけます。
・RoHS指令適合製品です。
共通仕様
| 本体 | SK95 焼入焼戻 研磨仕上 |
|---|
イマオコーポレーション
位置決めピン｜ダイヤピン BJ793

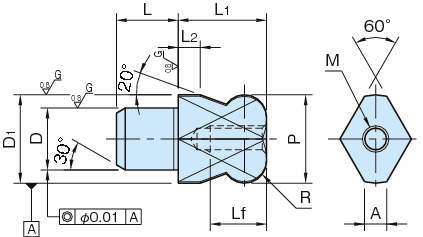

詳細仕様
3件の型式
| 型式 |
D1 (g6) |
P (-0.01/-0.05) |
L1 |
L2 |
A | R |
D (n6) |
L | M | Lf |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BJ793-10001 | 10 | 10 | 10 | 2.5 | 2.5 | R2.5 | 7 | 7 | M3×0.5 | 6 | 5 |
| BJ793-12001 | 12 | 12 | 12 | 3 | 2.5 | R3 | 8 | 8 | M4×0.7 | 8 | 8 |
| BJ793-16001 | 16 | 16 | 16 | 4 | 4.3 | R4 | 12 | 12 | M5×0.8 | 10 | 23 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| BJ793-10001 | BJ793-10001 | P | 5,900 | 在庫品 | 在庫品 |
| BJ793-12001 | BJ793-12001 | P | 6,000 | - | 在庫品 |
| BJ793-16001 | BJ793-16001 | P | 6,300 | - | 在庫品 |
