TBKF-X
TBKF-X
TBKM-X
・TBKM-X 可動タイプは本体内蔵のスプリングで、バーを任意の位置に保持できます。またエンドストップにより、バーの脱落を防ぎます。
・T形状で強力な締付けが可能です。
| 本体 | SUM23L、四三酸化鉄皮膜 |
|---|---|
| バー | S45CF、四三酸化鉄皮膜 |
| エンドストッパ | TBKM：SUM23L、四三酸化鉄皮膜 |
| スプリング | TBKM：SUS301 |
24件の型式

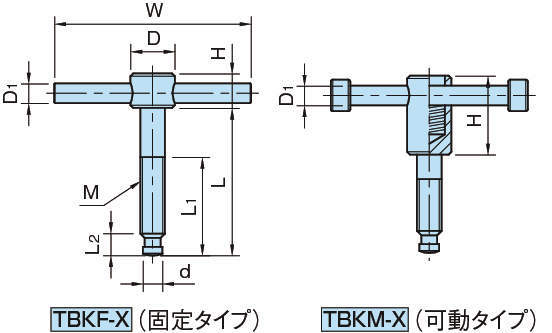

TBKF-X,TBKM-X
| 型式 | タイプ | M | W | L | H | D1 |
d (h11) |
D | L1 | L2 |
許容トルク (N･m) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TBKM16-90 | 可動タイプ | M16×2 | 120 | 90 | 40 | 13 | 12 | 24 | 80 | 12 | 105 | 350 |
| TBKM20-55 | 可動タイプ | M20×2.5 | 140 | 55 | 45 | 16 | 15.5 | 30 | 45 | 14 | 210 | 520 |
| TBKM20-70 | 可動タイプ | M20×2.5 | 140 | 70 | 45 | 16 | 15.5 | 30 | 60 | 14 | 210 | 550 |
| TBKM20-90 | 可動タイプ | M20×2.5 | 140 | 90 | 45 | 16 | 15.5 | 30 | 80 | 14 | 210 | 590 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TBKM16-90 | TBKM16-90 | P | 5,500 | - | 在庫品 |
| TBKM20-55 | TBKM20-55 | P | 6,900 | - | 在庫品 |
| TBKM20-70 | TBKM20-70 | P | 7,200 | - | 在庫品 |
| TBKM20-90 | TBKM20-90 | P | 7,600 | - | 在庫品 |
