QCTHT
QCTHT

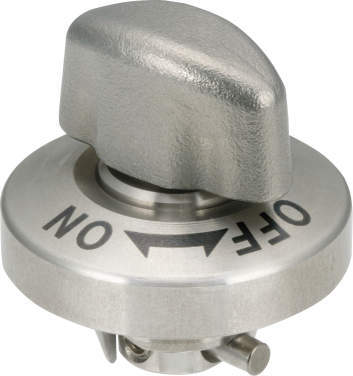

・ノブを90°回すだけでクランプします。（クランプ力：40N）
・既存ラインアップではご要望にお応えできなかった薄板（厚さ2mm）に対応し、板金加工の外装ケースやカバーなど幅広い用途に適用可能です。
・相手側の薄板には穴加工を施すだけの簡単な加工でご使用いただけます。
【ワンタッチ着脱】
■ボルトに代わる締結部品
・ボルトなし！手間なし！
■装置の段取り改善に
・ワンタッチ着脱とは、ボルトの代わりに使用する締結部品です。
・アタッチメントや治具の着脱などを工具を使わず素早く行えます。

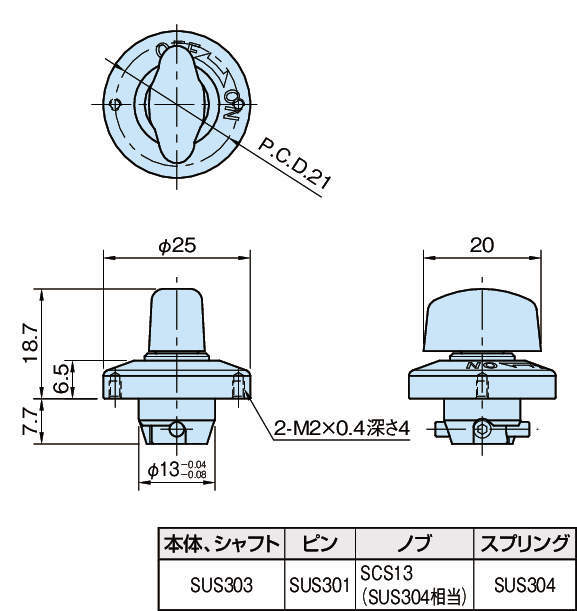

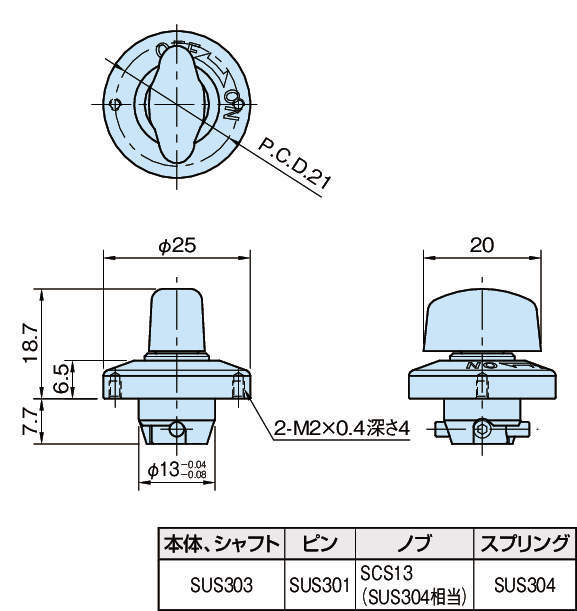

| 本体 | SUS303 |
|---|---|
| シャフト | SUS303 |
| ピン | SUS301 |
| ノブ | SCS13 (SUS304相当) |
| スプリング | SUS304 |
1件の型式
QCTHT
| 型式 |
適用プレート 厚さ |
クランプ力 (N) |
保持力 (N) |
質量 (g) |
|---|---|---|---|---|
| QCTHT0425-SUS | 4±0.4 | 40 | 40 | 38 |
※適用プレート厚さは、上下2枚のプレートを合わせた厚さです。 ※保持力はプレート間隔間を0.1mm以内に保持する能力です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| QCTHT0425-SUS | QCTHT0425-SUS | P | 8,000 | - | 在庫品 |
