CP156-M
CP156-M
・焼入れ前後でインロー径の異なる2種類のクランプボルトを使い分けることで、ザグリ穴の追加工のみで歪みによる穴ピッチの変化に対応できます。
・金型をはじめとする焼入れ後の加工がある ワークのクランプに最適です。
| クランプボルト | SCM435 四三酸化鉄皮膜 研磨仕上 |
|---|---|
| Oリング | ニトリルゴム(NBR) |
| ワッシャー | S45C 四三酸化鉄被膜 |
3件の型式
CP156-M

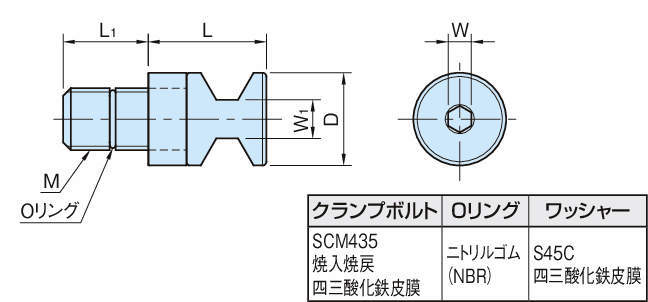

| 型式 |
M (mm) |
L1 (mm) |
D (mm) |
L (mm) |
W1 (mm) |
W (mm) |
適用Oリング 呼び番号 |
適用クランプ ユニット |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| CP156-12001M | M12×1.75 | 18 | 18 | 23.5 | 7 | 5 | S8(線径1.5内径7.5) | CP150-12063、CP151-12125、CP152-12080 | 50 |
| CP156-16001M | M16×2 | 22 | 24 | 30.6 | 10 | 6 | S12(線径1.5内径11.5) | CP150-16080、CP151-16160、CP152-16100 | 120 |
| CP156-20001M | M20×2.5 | 30 | 33 | 38.9 | 14 | 8 | S16(線径1.5内径15.5) | CP150-20100 | 280 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CP156-12001M | CP156-12001M | P | 6,000 | - | 在庫品 |
| CP156-16001M | CP156-16001M | P | 7,000 | - | 在庫品 |
| CP156-20001M | CP156-20001M | P | 8,000 | - | 在庫品 |
