・適用チェーンは単列の伝動用ローラーチェーン及びブシュチェーン(JIS B 1801)です。
・2m以内の切断販売は定寸価格+切断賃となります。(切断した端材が500mm以上の場合は端材もお送りしておりますが、不要な場合及び500mm未満の端材が必要な場合はご連絡願います。)
・本製品は、素材長さ2000±2より切削加工で製作しております。
・製品長さは1℃で1000mm当たり0.2mm伸縮します。(在庫品の為、定寸長さの変位量が大きい場合があります。)
・伸縮を考慮の上、長穴等の取付けをしてください。
・レールとCチャンネルは、はめ込み構造です。必要に応じて抜け防止をしてください。
| レール | 超高分子量ポリエチレン(Lubx C)ブルー |
|---|---|
| Cチャンネル | CGCCCB:スチール(SGHC) 亜鉛メッキ CGCCB-SUS:SUS304 |
6件の型式

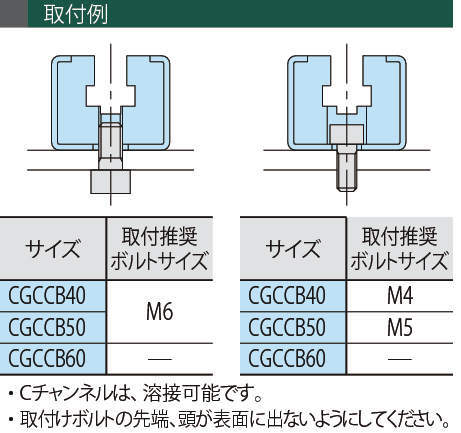

使用例

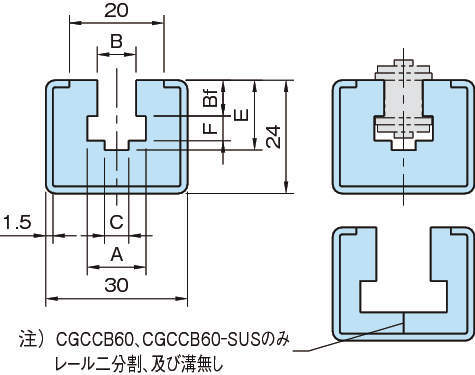

| 型式 | Cチャンネル | チェーンNo. | A | B | Bf | F | C | E |
質量 (g/m) |
定寸 (m) |
|---|---|---|---|---|---|---|---|---|---|---|
| CGCCB40 | スチール製 | 40 | 12.4 | 8.2 | 7.6 | 5.2 | 5.1 | 14.8 | 1280 | 2 |
| CGCCB50 | スチール製 | 50 | 15.5 | 10.4 | 9.1 | 7.1 | 6.4 | 17.7 | 1210 | 2 |
| CGCCB60 | スチール製 | 60 | 18.7 | 12.3 | 12.2 | 8.1 | - | - | 1120 | 2 |
| CGCCB40-SUS | SUS製 | 40 | 12.4 | 8.2 | 7.6 | 5.2 | 5.1 | 14.8 | 1280 | 2 |
| CGCCB50-SUS | SUS製 | 50 | 15.5 | 10.4 | 9.1 | 7.1 | 6.4 | 17.7 | 1210 | 2 |
| CGCCB60-SUS | SUS製 | 60 | 18.7 | 12.3 | 12.2 | 8.1 | - | - | 1120 | 2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CGCCB40 | CGCCB40 | P | 17,400 | - | 在庫品 |
| CGCCB50 | CGCCB50 | P | 17,400 | - | 在庫品 |
| CGCCB60 | CGCCB60 | P | 17,400 | - | 在庫品 |
| CGCCB40-SUS | CGCCB40-SUS | P | 29,800 | - | 在庫品 |
| CGCCB50-SUS | CGCCB50-SUS | P | 29,800 | - | 在庫品 |
| CGCCB60-SUS | CGCCB60-SUS | P | 29,800 | - | 在庫品 |
