プランジャー｜インデックスプランジャー（遠隔操作タイプ） RANDX

RANDX

  • RANDX

  • ブラック

  • グレー

  • レッド

  • イエロー

遠隔操作で位置決め・解除ができます。

・プランジャーと操作ノブをケーブルで繋いだ遠隔タイプのインデックスプランジャーです。
・手の届かない場所や安全上の理由で遠隔操作が必要とされる場所に最適です。

・ケーブルは最小曲げ半径65mmを下回らないように設計してください。
・組付けの際にも最小曲げ半径下回らないよう注意いただき、ノブ操作に支障がないことをご確認ください。
・ケーシングを強く引っ張らないでください。内部のスプリングが損傷する恐れがあります。

#プランジャー
#位置決め

共通仕様

本体 SUS303
ノーズ SUS303（HRC53～55）
インナーケーブル SUS316
アウターケーシング ・ケーシング被覆：ポリエチレン、・ブラック
・ワイヤースプリング：バネ鋼
・インナーチューブ：ポリアセタール
アジャストボルト・スクリューニップル 黄銅（カドミウム低減材）
ノブ ポリアミド、つや消しブラック
キャップ ポリアミド
付属品 ・エンドスリープ：1個
・アジャストボルト M6×34L：1個
・スクリューニップル φ5×7L：1個
使用温度 max.90℃、min.-40℃

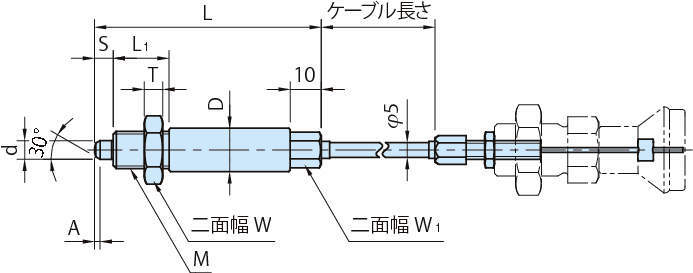

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 48件中 1-10件

  • 表示件数

48件の型式

  • プランジャー

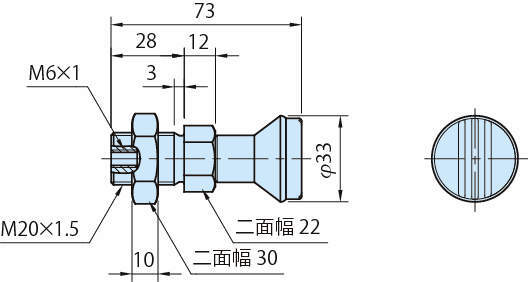

  • 操作ノブ

型式 形式 キャップの
カラー		 サイズ d
(-0.02/-0.04)		 S M L1 A D L W1 W T 荷重
(N)
最小～最大		 ケーブル
長さ		 質量
RANDX12-6-1M-B RANDX ブラック RANDX12-6 6 6 M12×1.5 18 1.8 14 73 10 19 6 6～14 1 272
RANDX12-6-3M-B RANDX ブラック RANDX12-6 6 6 M12×1.5 18 1.8 14 73 10 19 6 6～14 3 435
RANDX12-6-5M-B RANDX ブラック RANDX12-6 6 6 M12×1.5 18 1.8 14 73 10 19 6 6～14 5 610
RANDX16-8-1M-B RANDX ブラック RANDX16-8 8 8 M16×1.5 23 2.3 19 90 13 24 8 15～35 1 370
RANDX16-8-3M-B RANDX ブラック RANDX16-8 8 8 M16×1.5 23 2.3 19 90 13 24 8 15～35 3 498
RANDX16-8-5M-B RANDX ブラック RANDX16-8 8 8 M16×1.5 23 2.3 19 90 13 24 8 15～35 5 695
RANDX20-10-1M-B RANDX ブラック RANDX20-10 10 10 M20×1.5 24 2.8 23 99 16 30 10 15～34 1 420
RANDX20-10-3M-B RANDX ブラック RANDX20-10 10 10 M20×1.5 24 2.8 23 99 16 30 10 15～34 3 570
RANDX20-10-5M-B RANDX ブラック RANDX20-10 10 10 M20×1.5 24 2.8 23 99 16 30 10 15～34 5 731
RANDX20-12-1M-B RANDX ブラック RANDX20-12 12 12 M20×1.5 26 2.8 23 103 16 30 10 15～39 1 425

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
RANDX12-6-1M-B RANDX12-6-1M-B P 13,400 - 在庫品
RANDX12-6-3M-B RANDX12-6-3M-B P 14,100 - 在庫品
RANDX12-6-5M-B RANDX12-6-5M-B P 15,300 - 在庫品
RANDX16-8-1M-B RANDX16-8-1M-B P 14,000 - 在庫品
RANDX16-8-3M-B RANDX16-8-3M-B P 14,900 - 在庫品
RANDX16-8-5M-B RANDX16-8-5M-B P 15,900 - 在庫品
RANDX20-10-1M-B RANDX20-10-1M-B P 15,100 - 在庫品
RANDX20-10-3M-B RANDX20-10-3M-B P 15,900 - 在庫品
RANDX20-10-5M-B RANDX20-10-5M-B P 17,000 - 在庫品
RANDX20-12-1M-B RANDX20-12-1M-B P 15,800 - 在庫品
