SMARTSHIFT ロボットシステム(自動・手動対応)|ツールホルダー(HDタイプ) SSR-TH

SSR-TH(HDタイプ)

  • SSR-TH(HDタイプ)

  • SSR-TH(HDタイプ)

■ストッパー搭載で高負荷作業にも対応。

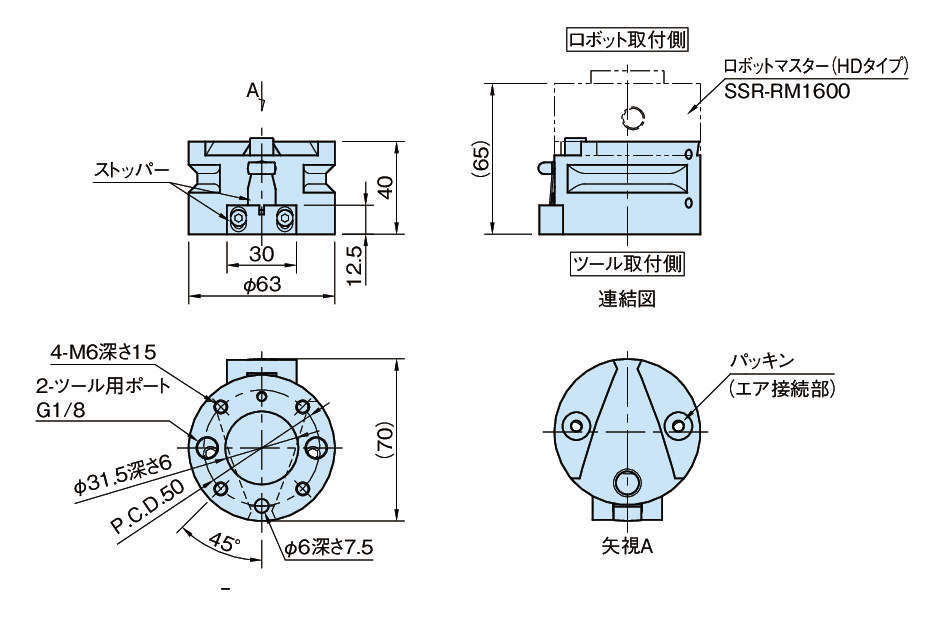

■ツール取付け部の寸法は、ISOメカニカルインターフェース番号4に対応しています。

■「SSR-RM1600」ロボットマスター(HDタイプ)と組み合わせることで、簡単で素早いツール交換が可能です。

■ツール交換はロボットアームの直進運動を利用しており、エアや電力は不要です。

■強度に優れ、可搬質量が大きく、重可搬に対応できます。

■ストッパー付きのため、高負荷な作業を行う場合でも確実にツールを保持します。

■独自のクサビ構造により、強い保持力と高精度な位置決めが可能です。

■空気インターフェースを標準装備しており、ツールへのエア供給が可能です。


【SMARTSHIFTロボットシステム】
・SMARTSHIFTロボットシステムはロボットアームの水平移動だけで高速・高精度・ノンストップなツール交換ができるロボットツールチェンジャーです。
・ツール交換に電力やエアは不要で、ロボットアームの直進運動のみで素早く交換ができます。またコンパクトで軽量なため、自動交換だけでなく手動交換もワンタッチで行えます。
・電気やエアを使用する様々なエンドエフェクターを取り付けることができるので、多品種少量生産にも柔軟に対応できます。
・主に協働ロボットや小型産業用ロボットでご利用いただけます。

#ツールチェンジャ

共通仕様

本体 アルミニウム
硬質アルマイト表面処理
ピン SUS303
パッキン フッ素樹脂(PTFE)
ストッパー ポリアセタール
可搬質量 150kg
位置再現精度 0,02mm
許容モーメント 225N・m
許容トルク 240N・m
供給可能エア圧 -0.09~0.7MPa(ゲージ圧力)
使用温度 max.40℃ min.5℃

詳細仕様

  • 1件中 1-1件

  • 表示件数

1件の型式

型式 質量
(g)
適応する
ロボットマスター
(HDタイプ)
適応する
ロボットマスター
(HDタイプ M8コネクタ)
SSR-TH2600 277 SSR-RM1600 SSR-RMEF1610・SSR-RMEM1611

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
SSR-TH2600 SSR-TH2600 P 95,000 - -
