QCTH-FL
QCTH-FL
・スライダーが左右1mmずつスライドすることで取付ピッチの公差範囲が拡張されるため、各適用クランパー既定のピッチ公差が実現できない場合でも、確実な取付けが可能です。
・耐熱温度はせん断強度、引張強度は使用するクランパーに準じます。
・本製品は適用クランパー(2個)とともに「QCTH-N」「QCTH-B」カムケースと本製品のペアで使用します。
【ワンタッチ着脱】
■ボルトに代わる締結部品
・ボルトなし！手間なし！
■装置の段取り改善に
・ワンタッチ着脱とは、ボルトの代わりに使用する締結部品です。
・アタッチメントや治具の着脱などを工具を使わず素早く行えます。
| フランジ | SUS303 |
|---|---|
| スライダー | SCS24(SUS630相当) 析出硬化処理 |
| スプリングピン | SUS420J2 |
| ピン | ステンレススチール 焼入焼戻 |
2件の型式
QCTH-FL
| 型式 |
適用ベース 厚さ |
質量 (g) |
付属品 |
|---|---|---|---|

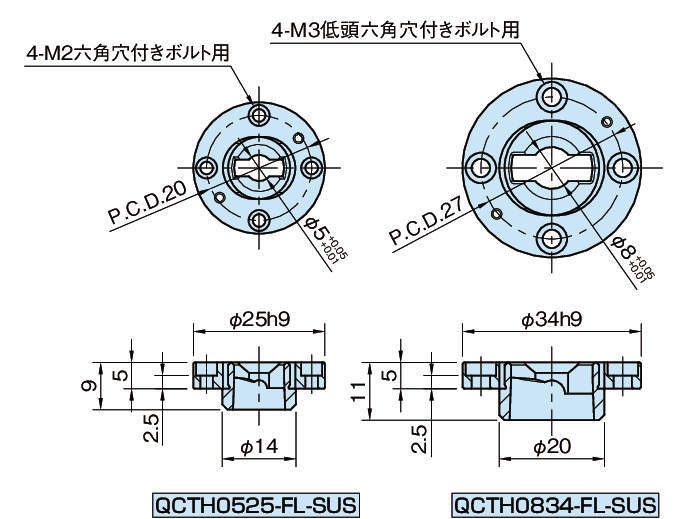

| QCTH0525-FL-SUS | 10以上 | 16 | 六角穴付きボルト(SUS製)M2×0.4-5L：4個 |
| QCTH0834-FL-SUS | 12以上 | 34 | 低頭六角穴付きボルト(SUS製)M3×0.5-6L：4個 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| QCTH0525-FL-SUS | QCTH0525-FL-SUS | P | 7,000 | - | 在庫品 |
| QCTH0834-FL-SUS | QCTH0834-FL-SUS | P | 8,000 | - | 在庫品 |
