CP-06H
CP-06H
CP-09H
CP-13H
CP-19H
CP-10B
■イグチベアーとは
・イグチベアーとは、メインボール１個を多数のサブボールで受け、それらを支えるボール受け部から成り立つボールトランスファーです。
・このイグチベアーを使用することにより、搬送物を360°全方向に対してスムースに移動させることが可能になります。
【CP-H・CP-B型特長】
■切削品の特性はそのままに、ボルトの長さや取付高さなどいままで特型としてご注文いただいた中で、ニーズの多かった製品を標品として在庫を持つことにより、コストを抑えられるようになりました。
5件の型式
CP-06H
CP-09H
CP-13H
CP-19H
CP-10B
| 型式 | シリーズ | タイプ | 使用方向 | 材質 |
ボールサイズ (インチ) |
外径 (mm) |
高さ (mm) |
使用荷重 (kgf) |
自重 (kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 概要 | 本体 | メインボール | サブボール | キャップ | |||||||||

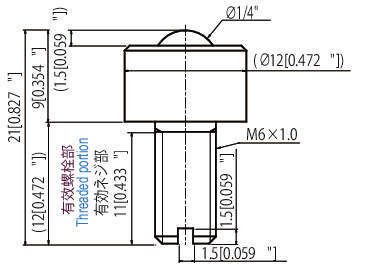

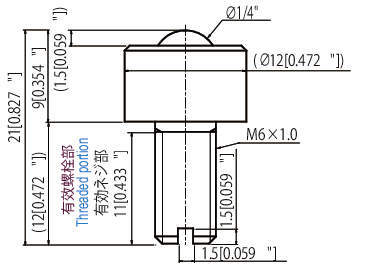

| CP-06H | CP-H | 切削製品・ボルトタイプ | 上向き用 | スチール製 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | φ1/4" | φ12 | 9 | 5 | 0.0085 |

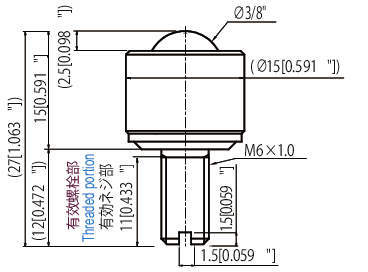

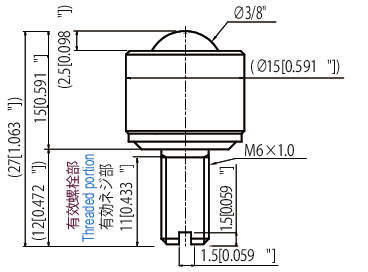

| CP-09H | CP-H | 切削製品・ボルトタイプ | 上向き用 | スチール製 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | φ3/8" | φ15 | 15 | 8 | 0.0185 |

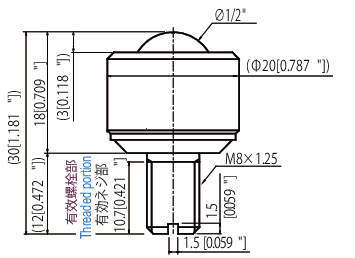

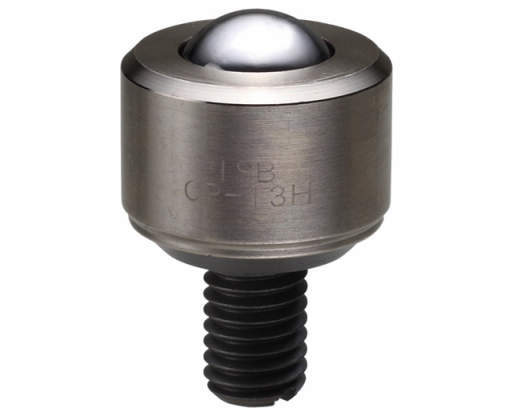

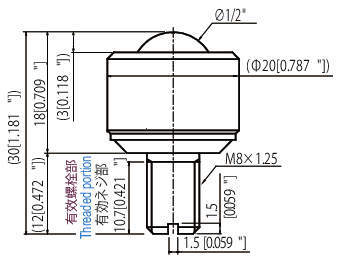

| CP-13H | CP-H | 切削製品・ボルトタイプ | 上向き用 | スチール製 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | φ1/2" | φ20 | 18 | 10 | 0.0355 |

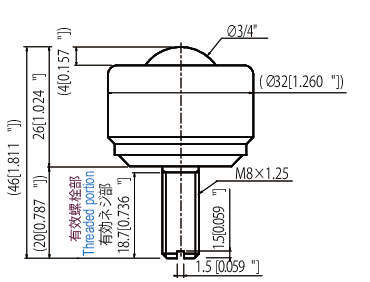

| CP-19H | CP-H | 切削製品・ボルトタイプ | 上向き用 | スチール製 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | φ3/4" | φ32 | 26 | 50 | 0.13 |

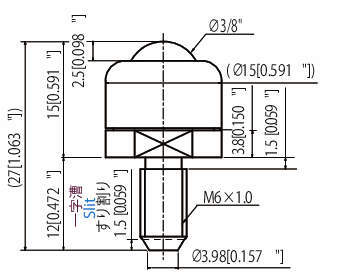

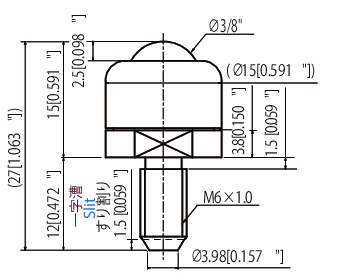

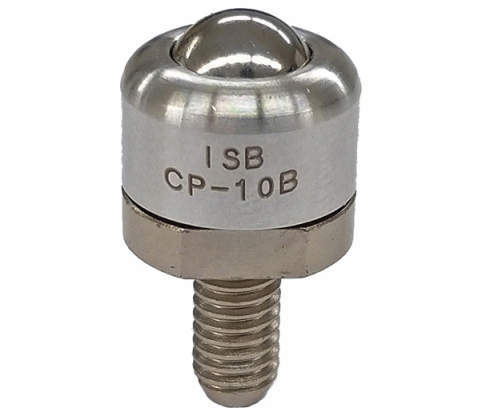

| CP-10B | CP-B | 切削製品・ボルトタイプ | 上向き用 | スチール製 | SCM415 | SUJ2 | SUJ2 | SUS | φ3/8" | φ15 | 15 | 10 | 0.0184 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CP-06H | CP-06H | P | 1,900 | - | - |
| CP-09H | CP-09H | P | 1,800 | - | - |
| CP-13H | CP-13H | P | 1,900 | - | - |
| CP-19H | CP-19H | P | 3,300 | - | - |
| CP-10B | CP-10B | P | 1,800 | - | - |
