平歯車｜平歯車 SS

SS

  • SS

  • SS

  • SS

  • SS

  • SS

  • SS

  • SS

・モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。

※仕様変更（形状の変更）を予定している型式があります。ご注意ください。

#平歯車

共通仕様

精度等級 モジュール0.8以下：JIS N8級相当
モジュール1以上：JIS N8級 (JIS B 1702-1:1998)
歯形 並歯
圧力角 20°
材料 S45C
熱処理 -
歯面硬度 (194HB以下)
表面処理 黒染

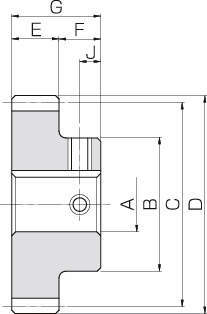

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 448件中 11-20件

  • 表示件数

448件の型式

型式 モジュール
m		 歯数 形状 穴径
AH7		 ボス径
B		 基準円
直径
C		 歯先円
直径
D		 歯幅
E		 ボス
長さ
F		 全長
G		 ウェブ
厚
H		 リム径
I		 キーみぞ
(幅×深さ)		 ねじ穴 許容トルク(N・m) 許容トルク(kgf・m) バックラッシ
(mm)		 質量
(kg)
サイズ J 曲げ強さ 歯面強さ 曲げ強さ 歯面強さ
SS0.5-50B 0.5 50 S1T 6 22 25 26 5 7 12 - - - M4 3.5 2.43 0.27 0.25 0.027 0～0.10 0.037
SS0.5-54A 0.5 54 S1T 5 25 27 28 5 7 12 - - - M4 3.5 2.67 0.32 0.27 0.032 0～0.10 0.047
SS0.5-60A 0.5 60 S1T 6 28 30 31 5 7 12 - - - M4 3.5 3.03 0.39 0.31 0.040 0～0.10 0.058
SS0.5-80A 0.5 80 S1T 6 28 40 41 5 7 12 - - - M4 3.5 4.24 0.72 0.43 0.074 0～0.10 0.079
SS0.5-80B 0.5 80 S1T 8 28 40 41 5 7 12 - - - M5 3.5 4.24 0.72 0.43 0.074 0～0.10 0.077
SS0.5-96A 0.5 96 S1T 8 28 48 49 5 7 12 - - - M5 3.5 5.21 1.06 0.53 0.11 0～0.10 0.099
SS0.5-120A 0.5 120 S1T 8 28 60 61 5 7 12 - - - M5 3.5 6.68 1.70 0.68 0.17 0～0.10 0.14
SS0.8-15A 0.8 15 S3T 5 13.6 12 13.6 8 14 22 - - - M4 3.5 1.89 0.088 0.19 0.0090 0～0.10 0.019
SS0.8-20A 0.8 20 S1T 5 13 16 17.6 8 8 16 - - - M4 4 2.94 0.17 0.30 0.017 0～0.10 0.018
SS0.8-20B 0.8 20 S1T 6 13 16 17.6 8 8 16 - - - M4 4 2.94 0.17 0.30 0.017 0～0.10 0.017

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
SS0.5-50B SS0.5-50B P 1,270 - 在庫品
SS0.5-54A SS0.5-54A P 1,280 - 在庫品
SS0.5-60A SS0.5-60A P 1,300 - 在庫品
SS0.5-80A SS0.5-80A P 1,580 - 在庫品
SS0.5-80B SS0.5-80B P 1,580 - 在庫品
SS0.5-96A SS0.5-96A P 2,020 - 在庫品
SS0.5-120A SS0.5-120A P 2,280 - 在庫品
SS0.8-15A SS0.8-15A P 1,100 - 在庫品
SS0.8-20A SS0.8-20A P 1,240 - 在庫品
SS0.8-20B SS0.8-20B P 1,240 - 在庫品
