SS [Jシリーズ]
SS [Jシリーズ]
・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
※仕様変更（形状の変更）を予定している型式があります。ご注意ください。
| 精度等級 | JIS N8級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
2460件の型式

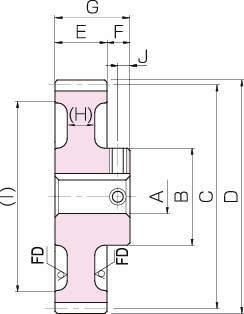

S1T2

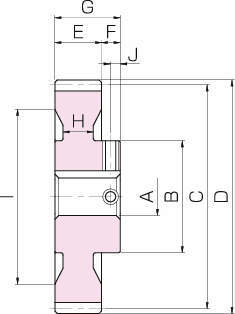

S1K

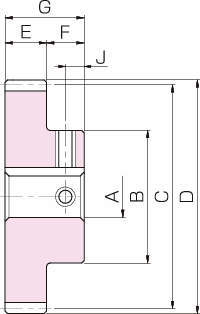

S2K

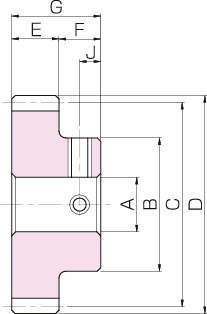

S4K
| 型式 |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス 長さ F |
全長 G |
ウェブ 厚 H |
リム径 I |
キーみぞ (幅×深さ) |
ねじ穴 | 許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||||||||
| SS3-60J30 | 3 | 60 | S4K→S1K | 30 | 80 | 180 | 186 | 30 | 15 | 45 | - | - | 8×3.3 | M6 | 7.5 | 654 | 105 | 66.7 | 10.7 | 0.14～0.32 | - |
| SS3-60J32 | 3 | 60 | S4K→S1K | 32 | 80 | 180 | 186 | 30 | 15 | 45 | - | - | 10×3.3 | M8 | 7.5 | 654 | 105 | 66.7 | 10.7 | 0.14～0.32 | - |
| SS3-60J35 | 3 | 60 | S4K→S1K | 35 | 80 | 180 | 186 | 30 | 15 | 45 | - | - | 10×3.3 | M8 | 7.5 | 654 | 105 | 66.7 | 10.7 | 0.14～0.32 | - |
| SS3-60J40 | 3 | 60 | S4K→S1K | 40 | 80 | 180 | 186 | 30 | 15 | 45 | - | - | 12×3.3 | M8 | 7.5 | 654 | 105 | 66.7 | 10.7 | 0.14～0.32 | - |
| SS3-60J45 | 3 | 60 | S4K→S1K | 45 | 80 | 180 | 186 | 30 | 15 | 45 | - | - | 14×3.8 | M10 | 7.5 | 654 | 105 | 66.7 | 10.7 | 0.14～0.32 | - |
| SS3-64J25 | 3 | 64 | S2K | 25 | 80 | 192 | 198 | 30 | 15 | 45 | 16 | 158 | 8×3.3 | M6 | 7.5 | 588 | 99.9 | 60.0 | 10.2 | 0.14～0.32 | 5.96 |
| SS3-64J28 | 3 | 64 | S2K | 28 | 80 | 192 | 198 | 30 | 15 | 45 | 16 | 158 | 8×3.3 | M6 | 7.5 | 588 | 99.9 | 60.0 | 10.2 | 0.14～0.32 | 5.92 |
| SS3-64J30 | 3 | 64 | S2K | 30 | 80 | 192 | 198 | 30 | 15 | 45 | 16 | 158 | 8×3.3 | M6 | 7.5 | 588 | 99.9 | 60.0 | 10.2 | 0.14～0.32 | 5.89 |
| SS3-64J32 | 3 | 64 | S2K | 32 | 80 | 192 | 198 | 30 | 15 | 45 | 16 | 158 | 10×3.3 | M8 | 7.5 | 588 | 99.9 | 60.0 | 10.2 | 0.14～0.32 | 5.85 |
| SS3-64J35 | 3 | 64 | S2K | 35 | 80 | 192 | 198 | 30 | 15 | 45 | 16 | 158 | 10×3.3 | M8 | 7.5 | 588 | 99.9 | 60.0 | 10.2 | 0.14～0.32 | 5.80 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SS3-60J30 | SS3-60J30 | P | 21,400 | - | 4日間 |
| SS3-60J32 | SS3-60J32 | P | 21,400 | - | 4日間 |
| SS3-60J35 | SS3-60J35 | P | 21,400 | - | 4日間 |
| SS3-60J40 | SS3-60J40 | P | 21,400 | - | 4日間 |
| SS3-60J45 | SS3-60J45 | P | 21,400 | - | 4日間 |
| SS3-64J25 | SS3-64J25 | P | 24,090 | - | 4日間 |
| SS3-64J28 | SS3-64J28 | P | 25,650 | - | 4日間 |
| SS3-64J30 | SS3-64J30 | P | 25,650 | - | 4日間 |
| SS3-64J32 | SS3-64J32 | P | 25,650 | - | 4日間 |
| SS3-64J35 | SS3-64J35 | P | 25,650 | - | 4日間 |
