■平歯車 SSA
・低価格でラインナップが多く、追加で歯面焼入可能です。
共通仕様
| 精度等級 | JIS N8級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
平歯車｜平歯車 SSA
詳細仕様
124件の型式
-
S5

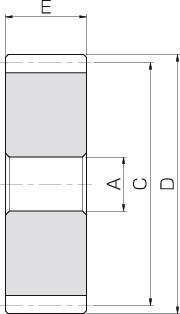

| 型式 |
モジュール m |
歯数 | 形状 |
穴径 AH7 (mm) |
基準円直径 C (mm) |
歯先円直径 D (mm) |
歯幅 E (mm) |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| SSA1.5-50 | 1.5 | 50 | S5 | 15 | 75 | 78 | 15 | 65.7 | 8.15 | 6.69 | 0.83 | 0.10～0.22 | 0.50 |
| SSA1.5-56 | 1.5 | 56 | S5 | 15 | 84 | 87 | 15 | 75.3 | 10.4 | 7.68 | 1.06 | 0.10～0.22 | 0.63 |
| SSA1.5-60 | 1.5 | 60 | S5 | 15 | 90 | 93 | 15 | 81.8 | 12.0 | 8.34 | 1.22 | 0.10～0.22 | 0.73 |
| SSA1.5-70 | 1.5 | 70 | S5 | 15 | 105 | 108 | 15 | 98.0 | 16.6 | 10.0 | 1.69 | 0.10～0.22 | 1.00 |
| SSA1.5-80 | 1.5 | 80 | S5 | 15 | 120 | 123 | 15 | 114 | 22.0 | 11.7 | 2.24 | 0.10～0.22 | 1.31 |
| SSA1.5-100 | 1.5 | 100 | S5 | 15 | 150 | 153 | 15 | 147 | 35.5 | 15.0 | 3.62 | 0.10～0.22 | 2.06 |
| SSA2-15 | 2 | 15 | S5 | 10 | 30 | 34 | 20 | 29.6 | 1.48 | 3.01 | 0.15 | 0.12～0.26 | 0.099 |
| SSA2-18 | 2 | 18 | S5 | 10 | 36 | 40 | 20 | 39.3 | 2.23 | 4.01 | 0.23 | 0.12～0.26 | 0.15 |
| SSA2-20 | 2 | 20 | S5 | 12 | 40 | 44 | 20 | 46.0 | 2.83 | 4.69 | 0.29 | 0.12～0.26 | 0.18 |
| SSA2-24 | 2 | 24 | S5 | 12 | 48 | 52 | 20 | 59.8 | 4.24 | 6.09 | 0.43 | 0.12～0.26 | 0.27 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSA1.5-50 | SSA1.5-50 | P | 2,140 | 在庫品 | 在庫品 |
| SSA1.5-56 | SSA1.5-56 | P | 2,490 | - | 在庫品 |
| SSA1.5-60 | SSA1.5-60 | P | 2,710 | 在庫品 | 在庫品 |
| SSA1.5-70 | SSA1.5-70 | P | 3,500 | 在庫品 | 在庫品 |
| SSA1.5-80 | SSA1.5-80 | P | 4,360 | 在庫品 | 在庫品 |
| SSA1.5-100 | SSA1.5-100 | P | 6,550 | 在庫品 | 在庫品 |
| SSA2-15 | SSA2-15 | P | 1,000 | - | - |
| SSA2-18 | SSA2-18 | P | 1,170 | - | - |
| SSA2-20 | SSA2-20 | P | 1,230 | 在庫品 | 在庫品 |
| SSA2-24 | SSA2-24 | P | 1,500 | 在庫品 | 在庫品 |
