SSY
-
![]()
SSY
・軽荷重用として設計した歯幅寸法が狭い平歯車です。
共通仕様
| 精度等級 | モジュール0.8以下：JIS N8級相当 モジュール1以上：JIS N8級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
平歯車｜平歯車 SSY
詳細仕様
49件の型式
-

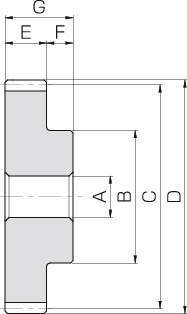

S1
-

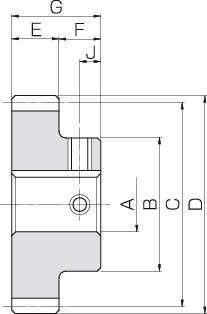

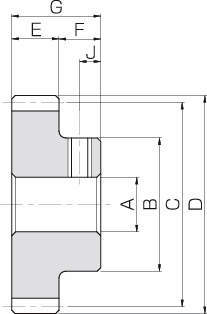

S1T
-
S1K
| 型式 |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス長さ F |
全長 G |
キーみぞ (幅×深さ) |
ねじ穴 | 許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||||||
| SSY0.8-20 | 0.8 | 20 | S1 | 5 | 13.5 | 16 | 17.6 | 4 | 8 | 12 | - | - | - | 1.47 | 0.085 | 0.15 | 0.0087 | 0～0.10 | 0.013 |
| SSY0.8-25 | 0.8 | 25 | S1 | 5 | 17 | 20 | 21.6 | 4 | 8 | 12 | - | - | - | 2.03 | 0.134 | 0.21 | 0.014 | 0～0.10 | 0.022 |
| SSY0.8-30 | 0.8 | 30 | S1 | 5 | 20 | 24 | 25.6 | 4 | 8 | 12 | - | - | - | 2.60 | 0.197 | 0.27 | 0.020 | 0～0.10 | 0.032 |
| SSY0.8-40 | 0.8 | 40 | S1 | 5 | 25 | 32 | 33.6 | 4 | 8 | 12 | - | - | - | 3.77 | 0.362 | 0.39 | 0.037 | 0～0.10 | 0.054 |
| SSY0.8-50 | 0.8 | 50 | S1 | 5 | 25 | 40 | 41.6 | 4 | 8 | 12 | - | - | - | 4.98 | 0.580 | 0.51 | 0.059 | 0～0.10 | 0.068 |
| SSY0.8-50A | 0.8 | 50 | S1T | 6 | 25 | 40 | 41.6 | 4 | 8 | 12 | - | M4 | 4 | 4.98 | 0.580 | 0.51 | 0.059 | 0～0.10 | 0.067 |
| SSY1-12 | 1 | 12 | S1 | 5 | 9 | 12 | 14 | 6 | 8 | 14 | - | - | - | 1.22 | 0.069 | 0.12 | 0.0070 | 0.08～0.18 | 0.0072 |
| SSY1-12A | 1 | 12 | S1T | 5 | 9 | 12 | 14 | 6 | 8 | 14 | - | M4 | 4 | 1.22 | 0.069 | 0.12 | 0.0070 | 0.08～0.18 | 0.0070 |
| SSY1-14 | 1 | 14 | S1 | 5 | 11 | 14 | 16 | 6 | 8 | 14 | - | - | - | 1.98 | 0.096 | 0.20 | 0.0098 | 0.08～0.18 | 0.011 |
| SSY1-14A | 1 | 14 | S1T | 5 | 11 | 14 | 16 | 6 | 8 | 14 | - | M4 | 4 | 1.98 | 0.096 | 0.20 | 0.0098 | 0.08～0.18 | 0.011 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSY0.8-20 | SSY0.8-20 | P | 800 | - | 在庫品 |
| SSY0.8-25 | SSY0.8-25 | P | 840 | - | 在庫品 |
| SSY0.8-30 | SSY0.8-30 | P | 850 | - | 在庫品 |
| SSY0.8-40 | SSY0.8-40 | P | 990 | - | 在庫品 |
| SSY0.8-50 | SSY0.8-50 | P | 1,190 | - | 在庫品 |
| SSY0.8-50A | SSY0.8-50A | P | 1,460 | - | 在庫品 |
| SSY1-12 | SSY1-12 | P | 780 | 在庫品 | 在庫品 |
| SSY1-12A | SSY1-12A | P | 990 | - | 在庫品 |
| SSY1-14 | SSY1-14 | P | 820 | 在庫品 | 在庫品 |
| SSY1-14A | SSY1-14A | P | 1,020 | - | 在庫品 |
