■平歯車 SSY
・歯幅が狭い歯車です。
・軽荷重での使用に向いています。
| 精度等級 | モジュール0.8以下：JIS N8級相当 モジュール1以上：JIS N8級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
49件の型式
S1
S1T
S1K
| 型式 |
モジュール m |
歯数 | 形状 |

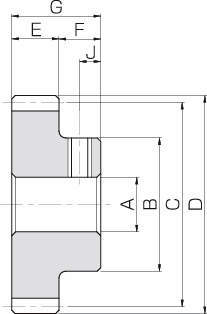

穴径 AH7 (mm) |
ボス径 B (mm) |
基準円直径 C (mm) |
歯先円直径 D (mm) |
歯幅 E (mm) |
ボス長さ F (mm) |
全長 G (mm) |
キーみぞ (mm) 幅×深さ |
ねじ穴 | 許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | J(mm) | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||||||
| SSY1-24A | 1 | 24 | S1T | 6 | 16 | 24 | 26 | 6 | 8 | 14 | - | M4 | 4 | 4.48 | 0.30 | 0.46 | 0.030 | 0.08～0.18 | 0.030 |
| SSY1-25 | 1 | 25 | S1 | 6 | 16 | 25 | 27 | 6 | 8 | 14 | - | - | - | 4.74 | 0.32 | 0.48 | 0.033 | 0.08～0.18 | 0.033 |
| SSY1-28 | 1 | 28 | S1 | 6 | 16 | 28 | 30 | 6 | 8 | 14 | - | - | - | 5.55 | 0.41 | 0.57 | 0.042 | 0.08～0.18 | 0.039 |
| SSY1-28A | 1 | 28 | S1T | 6 | 16 | 28 | 30 | 6 | 8 | 14 | - | M4 | 4 | 5.55 | 0.41 | 0.57 | 0.042 | 0.08～0.18 | 0.038 |
| SSY1-30 | 1 | 30 | S1 | 6 | 25 | 30 | 32 | 6 | 8 | 14 | - | - | - | 6.08 | 0.47 | 0.62 | 0.048 | 0.08～0.18 | 0.061 |
| SSY1-30A | 1 | 30 | S1T | 6 | 25 | 30 | 32 | 6 | 8 | 14 | - | M4 | 4 | 6.08 | 0.47 | 0.62 | 0.048 | 0.08～0.18 | 0.060 |
| SSY1-30B | 1 | 30 | S1T | 8 | 25 | 30 | 32 | 6 | 8 | 14 | - | M5 | 4 | 6.08 | 0.47 | 0.62 | 0.048 | 0.08～0.18 | 0.057 |
| SSY1-32 | 1 | 32 | S1 | 6 | 25 | 32 | 34 | 6 | 8 | 14 | - | - | - | 6.63 | 0.54 | 0.68 | 0.055 | 0.08～0.18 | 0.066 |
| SSY1-35 | 1 | 35 | S1 | 6 | 25 | 35 | 37 | 6 | 8 | 14 | - | - | - | 7.45 | 0.66 | 0.76 | 0.067 | 0.08～0.18 | 0.073 |
| SSY1-35A | 1 | 35 | S1T | 8 | 25 | 35 | 37 | 6 | 8 | 14 | - | M5 | 4 | 7.45 | 0.66 | 0.76 | 0.067 | 0.08～0.18 | 0.069 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSY1-24A | SSY1-24A | P | 1,090 | - | 在庫品 |
| SSY1-25 | SSY1-25 | P | 850 | 在庫品 | 在庫品 |
| SSY1-28 | SSY1-28 | P | 870 | - | 在庫品 |
| SSY1-28A | SSY1-28A | P | 1,130 | - | 在庫品 |
| SSY1-30 | SSY1-30 | P | 890 | 在庫品 | 在庫品 |
| SSY1-30A | SSY1-30A | P | 1,150 | - | 在庫品 |
| SSY1-30B | SSY1-30B | P | 1,150 | - | 在庫品 |
| SSY1-32 | SSY1-32 | P | 940 | 在庫品 | 在庫品 |
| SSY1-35 | SSY1-35 | P | 1,000 | 在庫品 | 在庫品 |
| SSY1-35A | SSY1-35A | P | 1,260 | - | 在庫品 |
