SUS・SUSA
-
![]()
SUS・SUSA
-
![]()
SUS
共通仕様
| 精度等級 | JIS N8級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SUS303 |
| 熱処理 | - |
| 歯面硬度 | (187HB以下) |
小原歯車工業
平歯車｜ステンレス平歯車 SUS・SUSA
詳細仕様
106件の型式
-

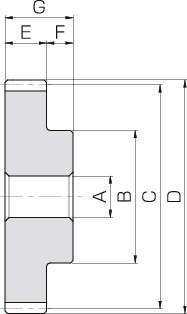

S1
-
S3
-

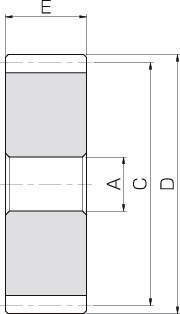

S5
| 型式 |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス 長さ F |
全長 G |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||||
| SUS1-15 | 1 | 15 | S3 | 8 | 17 | 15 | 17 | 10 | 20 | 30 | 2.04 | 0.12 | 0.21 | 0.013 | 0.08～0.18 | 0.037 |
| SUS1-16 | 1 | 16 | S3 | 8 | 18 | 16 | 18 | 10 | 20 | 30 | 2.26 | 0.14 | 0.23 | 0.015 | 0.08～0.18 | 0.044 |
| SUS1-18 | 1 | 18 | S3 | 8 | 20 | 18 | 20 | 10 | 20 | 30 | 2.71 | 0.18 | 0.28 | 0.019 | 0.08～0.18 | 0.057 |
| SUS1-20 | 1 | 20 | S1 | 8 | 16 | 20 | 22 | 10 | 10 | 20 | 3.18 | 0.23 | 0.32 | 0.024 | 0.08～0.18 | 0.032 |
| SUS1-22 | 1 | 22 | S1 | 8 | 18 | 22 | 24 | 10 | 10 | 20 | 3.65 | 0.29 | 0.37 | 0.029 | 0.08～0.18 | 0.042 |
| SUS1-24 | 1 | 24 | S1 | 8 | 20 | 24 | 26 | 10 | 10 | 20 | 4.13 | 0.35 | 0.42 | 0.036 | 0.08～0.18 | 0.052 |
| SUS1-25 | 1 | 25 | S1 | 8 | 20 | 25 | 27 | 10 | 10 | 20 | 4.37 | 0.38 | 0.45 | 0.039 | 0.08～0.18 | 0.055 |
| SUS1-28 | 1 | 28 | S1 | 8 | 23 | 28 | 30 | 10 | 10 | 20 | 5.11 | 0.48 | 0.52 | 0.049 | 0.08～0.18 | 0.073 |
| SUS1-30 | 1 | 30 | S1 | 8 | 25 | 30 | 32 | 10 | 10 | 20 | 5.60 | 0.56 | 0.57 | 0.057 | 0.08～0.18 | 0.086 |
| SUS1-32 | 1 | 32 | S1 | 8 | 26 | 32 | 34 | 10 | 10 | 20 | 6.11 | 0.64 | 0.62 | 0.066 | 0.08～0.18 | 0.096 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SUS1-15 | SUS1-15 | P | 1,500 | 在庫品 | 在庫品 |
| SUS1-16 | SUS1-16 | P | 1,510 | 在庫品 | 在庫品 |
| SUS1-18 | SUS1-18 | P | 1,550 | 在庫品 | 在庫品 |
| SUS1-20 | SUS1-20 | P | 1,850 | 在庫品 | 在庫品 |
| SUS1-22 | SUS1-22 | P | 1,890 | - | 在庫品 |
| SUS1-24 | SUS1-24 | P | 1,920 | 在庫品 | 在庫品 |
| SUS1-25 | SUS1-25 | P | 1,950 | 在庫品 | 在庫品 |
| SUS1-28 | SUS1-28 | P | 2,230 | 在庫品 | 在庫品 |
| SUS1-30 | SUS1-30 | P | 2,330 | 在庫品 | 在庫品 |
| SUS1-32 | SUS1-32 | P | 2,430 | 在庫品 | 在庫品 |
