PS・PSA [Jシリーズ]
PS・PSA [Jシリーズ]
・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
| 精度等級 | JIS N9級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | MC901 |
| 熱処理 | - |
| 歯面硬度 | (115～120HRR) |
1116件の型式

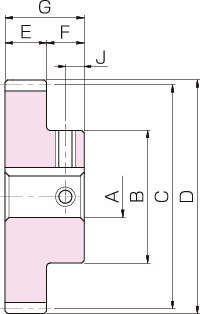

S1T2

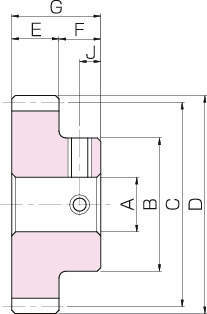

S1T

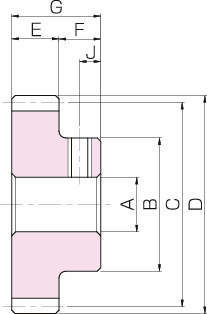

S1K

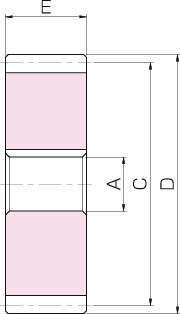

S5K
| 型式 |
モジュール m |
歯数 | 形状 | 穴径A |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス 長さ F |
全長 G |
キーみぞ (幅×深さ) |
ねじ穴 |
許容トルク (N・m) 曲げ強さ |
許容トルク (kgf・m) 曲げ強さ |
バックラッシ (mm) |
質量 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | J | ||||||||||||||||
| PS3-16J14 | 3 | 16 | S1K | 14 | 38 | 48 | 54 | 30 | 15 | 45 | 5×2.3 | M4 | 7.5 | 12.3 | 1.25 | 0～0.52 | 0.074 |
| PS3-16J15 | 3 | 16 | S1K | 15 | 38 | 48 | 54 | 30 | 15 | 45 | 5×2.3 | M4 | 7.5 | 12.3 | 1.25 | 0～0.52 | 0.073 |
| PS3-16J16 | 3 | 16 | S1K | 16 | 38 | 48 | 54 | 30 | 15 | 45 | 5×2.3 | M4 | 7.5 | 12.3 | 1.25 | 0～0.52 | 0.071 |
| PS3-16J17 | 3 | 16 | S1K | 17 | 38 | 48 | 54 | 30 | 15 | 45 | 5×2.3 | M4 | 7.5 | 12.3 | 1.25 | 0～0.52 | 0.070 |
| PS3-16J18 | 3 | 16 | S1K | 18 | 38 | 48 | 54 | 30 | 15 | 45 | 6×2.8 | M5 | 7.5 | 12.3 | 1.25 | 0～0.52 | 0.068 |
| PS3-16J19 | 3 | 16 | S1K | 19 | 38 | 48 | 54 | 30 | 15 | 45 | 6×2.8 | M5 | 7.5 | 12.3 | 1.25 | 0～0.52 | 0.067 |
| PS3-18J14 | 3 | 18 | S1K | 14 | 40 | 54 | 60 | 30 | 15 | 45 | 5×2.3 | M4 | 7.5 | 14.3 | 1.46 | 0～0.54 | 0.093 |
| PS3-18J15 | 3 | 18 | S1K | 15 | 40 | 54 | 60 | 30 | 15 | 45 | 5×2.3 | M4 | 7.5 | 14.3 | 1.46 | 0～0.54 | 0.091 |
| PS3-18J16 | 3 | 18 | S1K | 16 | 40 | 54 | 60 | 30 | 15 | 45 | 5×2.3 | M4 | 7.5 | 14.3 | 1.46 | 0～0.54 | 0.090 |
| PS3-18J17 | 3 | 18 | S1K | 17 | 40 | 54 | 60 | 30 | 15 | 45 | 5×2.3 | M4 | 7.5 | 14.3 | 1.46 | 0～0.54 | 0.090 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PS3-16J14 | PS3-16J14 | P | 5,880 | - | 4日間 |
| PS3-16J15 | PS3-16J15 | P | 7,050 | - | 4日間 |
| PS3-16J16 | PS3-16J16 | P | 7,050 | - | 4日間 |
| PS3-16J17 | PS3-16J17 | P | 7,050 | - | 4日間 |
| PS3-16J18 | PS3-16J18 | P | 7,050 | - | 4日間 |
| PS3-16J19 | PS3-16J19 | P | 7,050 | - | 4日間 |
| PS3-18J14 | PS3-18J14 | P | 6,460 | - | 4日間 |
| PS3-18J15 | PS3-18J15 | P | 7,630 | - | 4日間 |
| PS3-18J16 | PS3-18J16 | P | 7,630 | - | 4日間 |
| PS3-18J17 | PS3-18J17 | P | 7,630 | - | 4日間 |
