・追加工が可能な歯研CP平歯車で、設計意図に合わせてご利用いただけます。
共通仕様
精度等級 | JIS N7級 (JIS B 1704:1978) |
---|---|
歯形 | 並歯 |
圧力角 | 20° |
材料 | 45C |
熱処理 | 歯面高周波焼入れ |
歯面硬度 | 50~60HRC |
表面処理 | 歯部以外黒染 |
小原歯車工業
・追加工が可能な歯研CP平歯車で、設計意図に合わせてご利用いただけます。
精度等級 | JIS N7級 (JIS B 1704:1978) |
---|---|
歯形 | 並歯 |
圧力角 | 20° |
材料 | 45C |
熱処理 | 歯面高周波焼入れ |
歯面硬度 | 50~60HRC |
表面処理 | 歯部以外黒染 |
14件の型式
型式 |
ピッチ (mm) |
モジュール m |

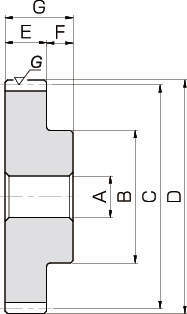

歯数 | 形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス 長さ F |
全長 G |
小歯車1回転 移動距離 (mm) |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||||||
SSCPG15-30 | CP15 | 4.7746 | 30 | S1 | 25 | 110 | 143.24 | 152.79 | 50 | 27 | 77 | 450 | 1270 | 1020 | 130 | 104 | 0.05~0.22 | 8.04 |
SSCPG20-20 | CP20 | 6.3662 | 20 | S1 | 25 | 100 | 127.32 | 140.06 | 60 | 30 | 90 | 400 | 1590 | 880 | 162 | 89.7 | 0.05~0.22 | 7.5 |
SSCPG20-25 | CP20 | 6.3662 | 25 | S1 | 30 | 130 | 159.16 | 171.89 | 60 | 30 | 90 | 500 | 2140 | 1470 | 219 | 150 | 0.05~0.22 | 12 |
SSCPG20-30 | CP20 | 6.3662 | 30 | S1 | 30 | 150 | 190.99 | 203.72 | 60 | 30 | 90 | 600 | 2710 | 2240 | 276 | 228 | 0.05~0.22 | 17.2 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
SSCPG15-30 | SSCPG15-30 | P | 31,610 | - | 在庫品 |
SSCPG20-20 | SSCPG20-20 | P | 30,150 | - | 在庫品 |
SSCPG20-25 | SSCPG20-25 | P | 40,810 | - | 在庫品 |
SSCPG20-30 | SSCPG20-30 | P | 52,200 | - | 在庫品 |
