■かさ歯車 SB・SBY
・低価格でラインナップが多く、追加で歯面焼入可能です。
共通仕様
| 精度等級 | JIS 3級 (JIS B 1704:1978) |
|---|---|
| 歯形 | グリーソン |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
かさ歯車｜かさ歯車 SB・SBY
詳細仕様
100件の型式
-
B3
-
B4
-
B5
-
BT
| 型式 | 歯数比 |
モジュール m |
歯数 | 形状 |
穴径 AH7 (mm) |
ボス径 B (mm) |
基準円直径 C (mm) |
歯先円直径 D (mm) |

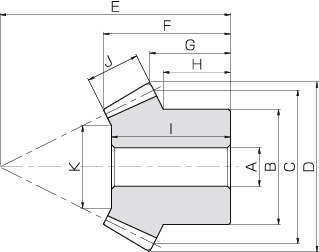

組立距離 E (mm) |
全長 F (mm) |
歯先距離 G (mm) |
ボス長さ H (mm) |
穴長さ I (mm) |
歯幅 J (mm) |
おさえ面径 K (mm) |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||||||||||
| SB2.5-4020 | 2 | 2.5 | 40 | B4 | 15 | 50 | 100 | 101.46 | 55 | 39.73 | 31.46 | 20 | 35 | 20 | 60.28 | 49.0 | 6.04 | 4.99 | 0.62 | 0.07～0.17 | 1.09 |
| SB2.5-2040 | 2 | 2.5 | 20 | B3 | 12 | 40 | 50 | 56.01 | 75 | 43.78 | 26.5 | 22.5 | 41 | 20 | 24.56 | 24.7 | 3.02 | 2.52 | 0.31 | 0.07～0.17 | 0.40 |
| SB3-4020 | 2 | 3 | 40 | B4 | 20 | 60 | 120 | 121.76 | 65 | 45.85 | 36.76 | 24 | 38 | 22 | 73.81 | 80.4 | 10.1 | 8.20 | 1.03 | 0.08～0.18 | 1.68 |
| SB3-2040 | 2 | 3 | 20 | B3 | 16 | 50 | 60 | 67.22 | 90 | 50.81 | 31.8 | 27.5 | 47 | 22 | 29.61 | 40.5 | 5.06 | 4.13 | 0.52 | 0.08～0.18 | 0.70 |
| SB4-4020 | 2 | 4 | 40 | B4 | 20 | 70 | 160 | 162.34 | 80 | 53.92 | 42.34 | 28 | 45 | 28 | 102.39 | 185 | 24.1 | 18.9 | 2.46 | 0.12～0.27 | 3.34 |
| SB4-2040 | 2 | 4 | 20 | B3 | 20 | 60 | 80 | 89.62 | 120 | 66.59 | 42.41 | 35 | 62 | 28 | 42.78 | 93.3 | 12.0 | 9.51 | 1.23 | 0.12～0.27 | 1.47 |
| SB5-4020 | 2 | 5 | 40 | B5 | 25 | 100 | 200 | 202.93 | 90 | 55.33 | 42.93 | 26 | 50 | 30 | 138.92 | 327 | 43.9 | 33.3 | 4.47 | 0.14～0.34 | 5.63 |
| SB5-2040 | 2 | 5 | 20 | B3 | 20 | 80 | 100 | 112.03 | 140 | 68.92 | 43.01 | 35 | 63 | 30 | 57.84 | 165 | 21.9 | 16.8 | 2.24 | 0.14～0.34 | 2.67 |
| SB6-4020 | 2 | 6 | 40 | B5 | 25 | 85 | 240 | 243.52 | 105 | 65.05 | 48.52 | 28 | 58 | 40 | 158.56 | 600 | 83.2 | 61.2 | 8.48 | 0.16～0.36 | 7.77 |
| SB6-2040 | 2 | 6 | 20 | B3 | 25 | 90 | 120 | 134.44 | 160 | 78.16 | 43.6 | 32.5 | 70 | 40 | 61.11 | 302 | 41.6 | 30.8 | 4.24 | 0.16～0.36 | 4.08 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SB2.5-4020 | SB2.5-4020 | P | 5,850 | 在庫品 | 在庫品 |
| SB2.5-2040 | SB2.5-2040 | P | 3,040 | 在庫品 | 在庫品 |
| SB3-4020 | SB3-4020 | P | 9,210 | 在庫品 | 在庫品 |
| SB3-2040 | SB3-2040 | P | 4,260 | 在庫品 | 在庫品 |
| SB4-4020 | SB4-4020 | P | 16,850 | 在庫品 | 在庫品 |
| SB4-2040 | SB4-2040 | P | 7,280 | 在庫品 | 在庫品 |
| SB5-4020 | SB5-4020 | P | 23,850 | 在庫品 | 在庫品 |
| SB5-2040 | SB5-2040 | P | 12,490 | 在庫品 | 在庫品 |
| SB6-4020 | SB6-4020 | P | 35,100 | - | 在庫品 |
| SB6-2040 | SB6-2040 | P | 17,790 | - | 在庫品 |
