■プラスチックかさ歯車 PB
・ナイロン製の歯車で無潤滑でも使用できます。
共通仕様
| 精度等級 | JIS 4級 (JIS B 1704:1978) |
|---|---|
| 歯形 | グリーソン |
| 圧力角 | 20° |
| 材料 | MC901 |
| 熱処理 | - |
| 歯面硬度 | (115～120HRR) |
小原歯車工業
かさ歯車｜プラスチックかさ歯車 PB
詳細仕様
16件の型式
-
B3
-
B4

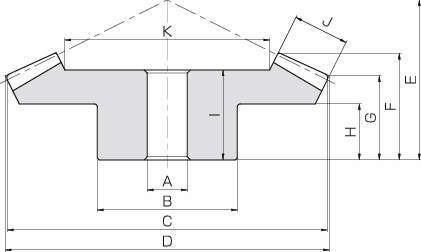

| 型式 | 歯数比 |
モジュール m |
歯数 | 形状 |
穴径 AH8 (mm) |
ボス径 B (mm) |
基準円直径 C (mm) |
歯先円直径 D (mm) |
組立距離 E (mm) |
全長 F (mm) |
歯先距離 G (mm) |
ボス長さ H (mm) |
穴長さ I (mm) |
歯幅 J (mm) |
おさえ面径 K (mm) |
許容トルク (N・m) 曲げ強さ |
許容トルク (kgf・m) 曲げ強さ |
バックラッシ (mm) |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PB1.5-3020 | 1.5 | 1.5 | 30 | B4 | 10 | 30 | 45 | 46.24 | 28 | 18.53 | 13.93 | 8 | 16 | 9 | 27.37 | 1.34 | 0.14 | 0～0.25 | 0.018 |
| PB1.5-2030 | 1.5 | 1.5 | 20 | B3 | 8 | 25 | 30 | 33.13 | 33 | 18.63 | 11.54 | 8.83 | 17 | 9 | 17.05 | 0.73 | 0.074 | 0～0.25 | 0.0093 |
| PB2-3020 | 1.5 | 2 | 30 | B4 | 10 | 35 | 60 | 61.65 | 40 | 26.87 | 21.24 | 15 | 23 | 11 | 37.56 | 3.08 | 0.31 | 0～0.26 | 0.039 |
| PB2-2030 | 1.5 | 2 | 20 | B3 | 10 | 35 | 40 | 44.18 | 45 | 25.06 | 16.39 | 13.33 | 22 | 11 | 21.34 | 1.67 | 0.17 | 0～0.26 | 0.024 |
| PB1-4020 | 2 | 1 | 40 | B4 | 8 | 25 | 40 | 40.59 | 22 | 15.07 | 12.59 | 8 | 12 | 6 | 26.58 | 0.64 | 0.065 | 0～0.23 | 0.010 |
| PB1-2040 | 2 | 1 | 20 | B3 | 6 | 16 | 20 | 22.41 | 28 | 13.78 | 8.6 | 7 | 12 | 6 | 9.17 | 0.24 | 0.025 | 0～0.23 | 0.0029 |
| PB1.25-4020 | 2 | 1.25 | 40 | B4 | 10 | 32 | 50 | 50.73 | 27 | 18.54 | 15.23 | 10 | 16 | 8 | 33.61 | 1.29 | 0.13 | 0～0.24 | 0.021 |
| PB1.25-2040 | 2 | 1.25 | 20 | B3 | 8 | 22 | 25 | 28.01 | 36 | 18.66 | 11.75 | 10.25 | 17 | 8 | 13.22 | 0.48 | 0.049 | 0～0.24 | 0.0068 |
| PB1.5-4020 | 2 | 1.5 | 40 | B4 | 10 | 38 | 60 | 60.88 | 35 | 25.01 | 20.88 | 15 | 22 | 10 | 39.64 | 2.27 | 0.23 | 0～0.25 | 0.039 |
| PB1.5-2040 | 2 | 1.5 | 20 | B3 | 8 | 25 | 30 | 33.61 | 46 | 25.54 | 16.9 | 14.75 | 24 | 10 | 17.28 | 0.85 | 0.087 | 0～0.25 | 0.013 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PB1.5-3020 | PB1.5-3020 | P | 2,290 | - | 在庫品 |
| PB1.5-2030 | PB1.5-2030 | P | 1,710 | - | 在庫品 |
| PB2-3020 | PB2-3020 | P | 3,370 | - | 在庫品 |
| PB2-2030 | PB2-2030 | P | 2,200 | - | 在庫品 |
| PB1-4020 | PB1-4020 | P | 2,350 | - | 在庫品 |
| PB1-2040 | PB1-2040 | P | 1,440 | - | 在庫品 |
| PB1.25-4020 | PB1.25-4020 | P | 2,910 | - | 在庫品 |
| PB1.25-2040 | PB1.25-2040 | P | 1,660 | - | 在庫品 |
| PB1.5-4020 | PB1.5-4020 | P | 3,450 | - | 在庫品 |
| PB1.5-2040 | PB1.5-2040 | P | 1,930 | - | 在庫品 |
