W2

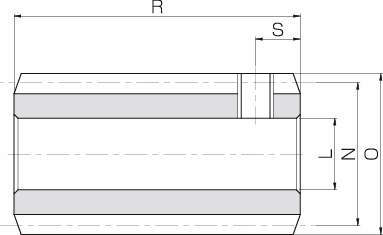

W2

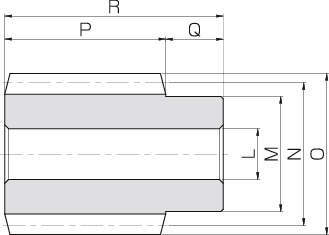

W1

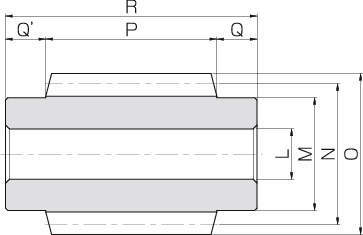

W3
組合せ例
・低価格で汎用性がある一般普及タイプのウォームです。
| 精度等級 | KHK W 001 4級 |
|---|---|
| 歯車基準断面 | 歯直角 |
| 歯形 | 並歯 |
| 歯直角圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (194HB以下) |
| 表面処理 | 黒染 |
28件の型式
W2
W1
W3
| 型式 |
歯直角 モジュール m |
条数 | 進み角 |
ねじれ 方向 |
形状 |
穴径 LH7/H8 |
ボス径 M |
基準円 直径 N |
歯先円 直径 O |
歯幅 P |
ボス長さ (右) Q |
ボス長さ (左) Q' |
全長 R |
ねじ穴 |
質量 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | S | |||||||||||||||
| SW3-R1 | 3 | 1 | 3°55′ | R | W1 | 16 | 35 | 44 | 50 | 50 | 20 | - | 70 | - | - | 0.64 |
| SW3-R2 | 3 | 2 | 7°50′ | R | W1 | 16 | 35 | 44 | 50 | 50 | 20 | - | 70 | - | - | 0.64 |
| SW4-R1 | 4 | 1 | 3°42′ | R | W1 | 22 | 50 | 62 | 70 | 70 | 25 | - | 95 | - | - | 1.76 |
| SW4-R2 | 4 | 2 | 7°25′ | R | W1 | 22 | 50 | 62 | 70 | 70 | 25 | - | 95 | - | - | 1.76 |
| SW5-R1 | 5 | 1 | 4°06′ | R | W3 | 25 | 56 | 70 | 80 | 85 | 20 | 20 | 125 | - | - | 2.86 |
| SW5-R2 | 5 | 2 | 8°13′ | R | W3 | 25 | 56 | 70 | 80 | 85 | 20 | 20 | 125 | - | - | 2.86 |
| SW6-R1 | 6 | 1 | 4°18′ | R | W3 | 30 | 64 | 80 | 92 | 100 | 25 | 25 | 150 | - | - | 4.38 |
| SW6-R2 | 6 | 2 | 8°38′ | R | W3 | 30 | 64 | 80 | 92 | 100 | 25 | 25 | 150 | - | - | 4.38 |
・モジュール m0.5、m0.8 の穴径公差は H8 になります。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SW3-R1 | SW3-R1 | P | 3,420 | 在庫品 | 在庫品 |
| SW3-R2 | SW3-R2 | P | 3,510 | 在庫品 | 在庫品 |
| SW4-R1 | SW4-R1 | P | 7,760 | 在庫品 | 在庫品 |
| SW4-R2 | SW4-R2 | P | 7,930 | 在庫品 | 在庫品 |
| SW5-R1 | SW5-R1 | P | 12,640 | 在庫品 | 在庫品 |
| SW5-R2 | SW5-R2 | P | 12,790 | - | 在庫品 |
| SW6-R1 | SW6-R1 | P | 16,580 | 在庫品 | 在庫品 |
| SW6-R2 | SW6-R2 | P | 16,700 | - | 在庫品 |
