SSAG [Jシリーズ]
SSAG [Jシリーズ]
・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
| 精度等級 | JIS N7級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | 歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 歯部以外黒染 |
362件の型式
S5K

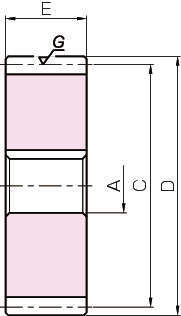

| 型式 |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
キーみぞ (幅×深さ) |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||
| SSAG2-50J45 | 2 | 50 | S5K | 45 | 100 | 104 | 20 | 14×3.8 | 120 | 106 | 12.2 | 10.8 | 0.10～0.20 | 1.19 |
| SSAG2.5-15J15 | 2.5 | 15 | S5K | 15 | 37.5 | 42.5 | 25 | 5×2.3 | 48.1 | 17.4 | 4.91 | 1.77 | 0.10～0.20 | 0.18 |
| SSAG2.5-18J15 | 2.5 | 18 | S5K | 15 | 45 | 50 | 25 | 5×2.3 | 63.9 | 26.1 | 6.52 | 2.66 | 0.10～0.20 | 0.28 |
| SSAG2.5-18J16 | 2.5 | 18 | S5K | 16 | 45 | 50 | 25 | 5×2.3 | 63.9 | 26.1 | 6.52 | 2.66 | 0.10～0.20 | 0.28 |
| SSAG2.5-18J17 | 2.5 | 18 | S5K | 17 | 45 | 50 | 25 | 5×2.3 | 63.9 | 26.1 | 6.52 | 2.66 | 0.10～0.20 | 0.28 |
| SSAG2.5-18J18 | 2.5 | 18 | S5K | 18 | 45 | 50 | 25 | 6×2.8 | 63.9 | 26.1 | 6.52 | 2.66 | 0.10～0.20 | 0.28 |
| SSAG2.5-18J19 | 2.5 | 18 | S5K | 19 | 45 | 50 | 25 | 6×2.8 | 63.9 | 26.1 | 6.52 | 2.66 | 0.10～0.20 | 0.28 |
| SSAG2.5-20J15 | 2.5 | 20 | S5K | 15 | 50 | 55 | 25 | 5×2.3 | 74.8 | 32.9 | 7.63 | 3.36 | 0.10～0.20 | 0.35 |
| SSAG2.5-20J16 | 2.5 | 20 | S5K | 16 | 50 | 55 | 25 | 5×2.3 | 74.8 | 32.9 | 7.63 | 3.36 | 0.10～0.20 | 0.35 |
| SSAG2.5-20J17 | 2.5 | 20 | S5K | 17 | 50 | 55 | 25 | 5×2.3 | 74.8 | 32.9 | 7.63 | 3.36 | 0.10～0.20 | 0.35 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSAG2-50J45 | SSAG2-50J45 | P | 11,220 | - | - |
| SSAG2.5-15J15 | SSAG2.5-15J15 | P | 4,730 | - | - |
| SSAG2.5-18J15 | SSAG2.5-18J15 | P | 5,270 | - | - |
| SSAG2.5-18J16 | SSAG2.5-18J16 | P | 6,470 | - | - |
| SSAG2.5-18J17 | SSAG2.5-18J17 | P | 6,470 | - | - |
| SSAG2.5-18J18 | SSAG2.5-18J18 | P | 6,470 | - | - |
| SSAG2.5-18J19 | SSAG2.5-18J19 | P | 6,470 | - | - |
| SSAG2.5-20J15 | SSAG2.5-20J15 | P | 5,600 | - | - |
| SSAG2.5-20J16 | SSAG2.5-20J16 | P | 6,800 | - | - |
| SSAG2.5-20J17 | SSAG2.5-20J17 | P | 6,800 | - | - |
