・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
共通仕様
| 精度等級 | JIS 1級相当品 |
|---|---|
| 歯形 | グリーソン |
| 圧力角 | 20° |
| ねじれ角 | 35° |
| 材料 | SCM415 |
| 熱処理 | 歯部のみ深炭焼入れ |
| 歯面硬度 | 55～60HRC |
小原歯車工業
マイタ｜歯研スパイラルマイタ MMSG [Jシリーズ]
詳細仕様
216件の型式
-
B3K
-
B4K

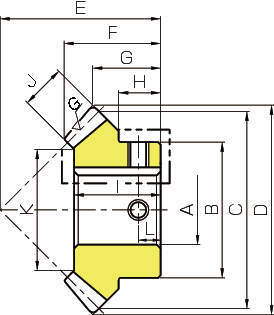

| 型式 |
モジュール m |
歯数 |
ねじれ 方向 |
形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
組立距離 E |
歯先距離 G |
ボス長さ H |
穴長さ I |
歯幅 J |
おさえ面径 K |
キーみぞ (幅×深さ) |
ねじ穴 | 許容トルク（N・m） | 許容トルク（kgf・m） |
バックラッシ （mm） |
質量 （kg） |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | L | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||||||||||
| MMSG4-30RJ30 | 4 | 30 | R | B4K | 30 | 90 | 120 | 124.7 | 90 | 32.35 | 22 | 44 | 25 | 77.29 | 8×3.3 | M6 | 11 | 303 | 657 | 30.9 | 67.0 | 0.09～0.15 | 2.49 |
| MMSG4-30RJ32 | 4 | 30 | R | B4K | 32 | 90 | 120 | 124.7 | 90 | 32.35 | 22 | 44 | 25 | 77.29 | 10×3.3 | M8 | 11 | 303 | 657 | 30.9 | 67.0 | 0.09～0.15 | 2.49 |
| MMSG4-30RJ35 | 4 | 30 | R | B4K | 35 | 90 | 120 | 124.7 | 90 | 32.35 | 22 | 44 | 25 | 77.29 | 10×3.3 | M8 | 11 | 303 | 657 | 30.9 | 67.0 | 0.09～0.15 | 2.49 |
| MMSG4-30RJ40 | 4 | 30 | R | B4K | 40 | 90 | 120 | 124.7 | 90 | 32.35 | 22 | 44 | 25 | 77.29 | 12×3.3 | M8 | 11 | 303 | 657 | 30.9 | 67.0 | 0.09～0.15 | 2.49 |
| MMSG4-30RJ45 | 4 | 30 | R | B4K | 45 | 90 | 120 | 124.7 | 90 | 32.35 | 22 | 44 | 25 | 77.29 | 14×3.8 | M10 | 11 | 303 | 657 | 30.9 | 67.0 | 0.09～0.15 | 2.49 |
| MMSG4-30RJ50 | 4 | 30 | R | B4K | 50 | 90 | 120 | 124.7 | 90 | 32.35 | 22 | 44 | 25 | 77.29 | 14×3.8 | M10 | 11 | 303 | 657 | 30.9 | 67.0 | 0.09～0.15 | 2.49 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MMSG4-30RJ30 | MMSG4-30RJ30 | P | 41,640 | - | - |
| MMSG4-30RJ32 | MMSG4-30RJ32 | P | 41,640 | - | - |
| MMSG4-30RJ35 | MMSG4-30RJ35 | P | 41,640 | - | - |
| MMSG4-30RJ40 | MMSG4-30RJ40 | P | 41,640 | - | - |
| MMSG4-30RJ45 | MMSG4-30RJ45 | P | 41,640 | - | - |
| MMSG4-30RJ50 | MMSG4-30RJ50 | P | 41,640 | - | - |
