・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
共通仕様
| 精度等級 | JIS 9級相当品 |
|---|---|
| 歯車基準断面 | 歯直角 |
| 歯形 | グリーソン |
| 歯直角圧力角 | 20° |
| ねじれ角 | 45° |
| 材料 | S45C |
| 熱処理 | - |
| 表面処理 | 黒染 |
小原歯車工業
ねじ歯車（スパイラルギヤ）｜ねじ歯車 SN [Jシリーズ]

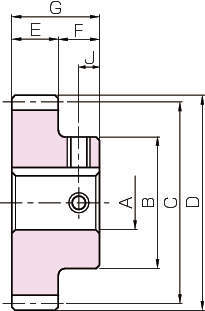

詳細仕様
408件の型式
-
S1T
-
S1K
| 型式 |
モジュール m |
歯数 |
ねじれ 方向 |
形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス長さ F |
全長 G |
キーみぞ (幅×深さ) |
ねじ穴 |
許容トルク (N・m) 歯面強さ |
許容トルク (kgf・m) 歯面強さ |
バックラッシ (mm) |
質量 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | J | |||||||||||||||||
| SN1.5-10LJ8 | 1.5 | 10 | L | S1T | 8 | 16 | 21.21 | 24.21 | 15 | 10 | 25 | - | M5 | 5 | 0.29 | 0.030 | 0.10～0.22 | 0.048 |
| SN1.5-10RJ8 | 1.5 | 10 | R | S1T | 8 | 16 | 21.21 | 24.21 | 15 | 10 | 25 | - | M5 | 5 | 0.29 | 0.030 | 0.10～0.22 | 0.048 |
| SN1.5-13LJ10 | 1.5 | 13 | L | S1K | 10 | 23 | 27.58 | 30.58 | 15 | 10 | 25 | 4×1.8 | M4 | 5 | 0.62 | 0.060 | 0.10～0.22 | 0.088 |
| SN1.5-13RJ10 | 1.5 | 13 | R | S1K | 10 | 23 | 27.58 | 30.58 | 15 | 10 | 25 | 4×1.8 | M4 | 5 | 0.62 | 0.060 | 0.10～0.22 | 0.088 |
| SN1.5-15LJ10 | 1.5 | 15 | L | S1K | 10 | 25 | 31.82 | 34.82 | 15 | 10 | 25 | 4×1.8 | M4 | 5 | 0.93 | 0.10 | 0.10～0.22 | 0.12 |
| SN1.5-15LJ12 | 1.5 | 15 | L | S1K | 12 | 25 | 31.82 | 34.82 | 15 | 10 | 25 | 4×1.8 | M4 | 5 | 0.93 | 0.10 | 0.10～0.22 | 0.12 |
| SN1.5-15RJ10 | 1.5 | 15 | R | S1K | 10 | 25 | 31.82 | 34.82 | 15 | 10 | 25 | 4×1.8 | M4 | 5 | 0.93 | 0.10 | 0.10～0.22 | 0.12 |
| SN1.5-15RJ12 | 1.5 | 15 | R | S1K | 12 | 25 | 31.82 | 34.82 | 15 | 10 | 25 | 4×1.8 | M4 | 5 | 0.93 | 0.10 | 0.10～0.22 | 0.12 |
| SN1.5-20LJ12 | 1.5 | 20 | L | S1K | 12 | 30 | 42.43 | 45.43 | 15 | 10 | 25 | 4×1.8 | M4 | 5 | 2.14 | 0.22 | 0.10～0.22 | 0.20 |
| SN1.5-20LJ14 | 1.5 | 20 | L | S1K | 14 | 30 | 42.43 | 45.43 | 15 | 10 | 25 | 5×2.3 | M4 | 5 | 2.14 | 0.22 | 0.10～0.22 | 0.20 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SN1.5-10LJ8 | SN1.5-10LJ8 | P | 1,870 | - | - |
| SN1.5-10RJ8 | SN1.5-10RJ8 | P | 1,870 | - | - |
| SN1.5-13LJ10 | SN1.5-13LJ10 | P | 3,490 | - | - |
| SN1.5-13RJ10 | SN1.5-13RJ10 | P | 3,490 | - | - |
| SN1.5-15LJ10 | SN1.5-15LJ10 | P | 3,650 | - | - |
| SN1.5-15LJ12 | SN1.5-15LJ12 | P | 4,550 | - | - |
| SN1.5-15RJ10 | SN1.5-15RJ10 | P | 3,650 | - | - |
| SN1.5-15RJ12 | SN1.5-15RJ12 | P | 4,550 | - | - |
| SN1.5-20LJ12 | SN1.5-20LJ12 | P | 4,000 | - | - |
| SN1.5-20LJ14 | SN1.5-20LJ14 | P | 4,900 | - | - |
