・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
共通仕様
| 精度等級 | KHK W 002 2級相当品 |
|---|---|
| 歯車基準断面 | 軸直角 |
| 歯形 | 並歯 |
| 歯直角圧力角 | 20° |
| 材料 | CAC702(旧 JIS表示AlBC2) |
| 熱処理 | - |
| 歯面硬度 | - |
小原歯車工業
ウォームギヤ｜ウォームホイール AG [Jシリーズ]
詳細仕様
243件の型式
-
H1T
-
H1K
-
H4K
-
H5K

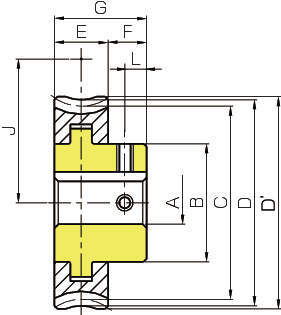

| 型式 | 減速比 |
軸直角 モジュール m |
歯数 |
相手 条数 |
ねじれ角 |
ねじれ 方向 |
形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
のど径 D |
歯先円 直径 D' |
歯幅 E |
ボス 長さ F |
全長 G |
ウェブ 厚 (H) |
リム 径 (I) |
組立 距離 J |
キーみぞ (幅×深さ) |
ねじ穴 | 歯面強さ許容トルク(N･m） |
バックラッシ (mm) |
質量 (kg) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | L | 30rpm時 | 100rpm時 | 300rpm時 | 600rpm時 | 900rpm時 | 1200rpm時 | 1800rpm時 | ||||||||||||||||||||||
| AG1-60R1J16 | 60 | 1 | 60 | 1 | 3°35′ | R | H1K | 16 | 35 | 60 | 62 | 63 | 10 | 10 | 20 | - | - | 38 | 5×2.3 | M4 | 5 | 25.6 | 21.8 | 18.1 | 15.4 | 14.1 | 12.9 | 11.4 | 0.08～0.19 | 0.29 |
| AG1-60R1J17 | 60 | 1 | 60 | 1 | 3°35′ | R | H1K | 17 | 35 | 60 | 62 | 63 | 10 | 10 | 20 | - | - | 38 | 5×2.3 | M4 | 5 | 25.6 | 21.8 | 18.1 | 15.4 | 14.1 | 12.9 | 11.4 | 0.08～0.19 | 0.29 |
| AG1-60R1J18 | 60 | 1 | 60 | 1 | 3°35′ | R | H1K | 18 | 35 | 60 | 62 | 63 | 10 | 10 | 20 | - | - | 38 | 6×2.8 | M5 | 5 | 25.6 | 21.8 | 18.1 | 15.4 | 14.1 | 12.9 | 11.4 | 0.08～0.19 | 0.29 |
| AG1-60R1J19 | 60 | 1 | 60 | 1 | 3°35′ | R | H1K | 19 | 35 | 60 | 62 | 63 | 10 | 10 | 20 | - | - | 38 | 6×2.8 | M5 | 5 | 25.6 | 21.8 | 18.1 | 15.4 | 14.1 | 12.9 | 11.4 | 0.08～0.19 | 0.29 |
| AG1.5-20R1J8 | 20 | 1.5 | 20 | 1 | 3°26′ | R | H1T | 8 | 22 | 30 | 33 | 34.5 | 14 | 10 | 24 | - | - | 27.5 | - | M5 | 5 | 9.84 | 8.18 | 6.40 | 5.30 | 4.68 | 4.25 | 3.68 | 0.10～0.21 | 0.10 |
| AG1.5-20R1J10 | 20 | 1.5 | 20 | 1 | 3°26′ | R | H1K | 10 | 22 | 30 | 33 | 34.5 | 14 | 10 | 24 | - | - | 27.5 | 4×1.8 | M4 | 5 | 9.84 | 8.18 | 6.40 | 5.30 | 4.68 | 4.25 | 3.68 | 0.10～0.21 | 0.10 |
| AG1.5-20R2J8 | 10 | 1.5 | 20 | 2 | 6°51′ | R | H1T | 8 | 22 | 30 | 33 | 34.5 | 14 | 10 | 24 | - | - | 27.5 | - | M5 | 5 | 9.72 | 7.87 | 5.92 | 4.87 | 4.25 | 3.83 | 3.27 | 0.10～0.21 | 0.10 |
| AG1.5-20R2J10 | 10 | 1.5 | 20 | 2 | 6°51′ | R | H1K | 10 | 22 | 30 | 33 | 34.5 | 14 | 10 | 24 | - | - | 27.5 | 4×1.8 | M4 | 5 | 9.72 | 7.87 | 5.92 | 4.87 | 4.25 | 3.83 | 3.27 | 0.10～0.21 | 0.10 |
| AG1.5-30R1J10 | 30 | 1.5 | 30 | 1 | 3°26′ | R | H1K | 10 | 30 | 45 | 48 | 49.5 | 14 | 10 | 24 | - | - | 35 | 4×1.8 | M4 | 5 | 20.8 | 17.5 | 13.9 | 11.7 | 10.4 | 9.40 | 8.28 | 0.10～0.21 | 0.22 |
| AG1.5-30R1J12 | 30 | 1.5 | 30 | 1 | 3°26′ | R | H1K | 12 | 30 | 45 | 48 | 49.5 | 14 | 10 | 24 | - | - | 35 | 4×1.8 | M4 | 5 | 20.8 | 17.5 | 13.9 | 11.7 | 10.4 | 9.40 | 8.28 | 0.10～0.21 | 0.22 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AG1-60R1J16 | AG1-60R1J16 | P | 11,330 | - | - |
| AG1-60R1J17 | AG1-60R1J17 | P | 11,330 | - | - |
| AG1-60R1J18 | AG1-60R1J18 | P | 11,330 | - | - |
| AG1-60R1J19 | AG1-60R1J19 | P | 11,330 | - | - |
| AG1.5-20R1J8 | AG1.5-20R1J8 | P | 4,740 | - | - |
| AG1.5-20R1J10 | AG1.5-20R1J10 | P | 7,490 | - | - |
| AG1.5-20R2J8 | AG1.5-20R2J8 | P | 4,740 | - | - |
| AG1.5-20R2J10 | AG1.5-20R2J10 | P | 7,490 | - | - |
| AG1.5-30R1J10 | AG1.5-30R1J10 | P | 8,990 | - | - |
| AG1.5-30R1J12 | AG1.5-30R1J12 | P | 10,010 | - | - |
