■ウォームホイール BG
・りん青銅製のウォームホイールで、耐摩耗性に優れた製品です。
・SW、SUWと組み合わせて使用します。
■Jシリーズ
・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
| 精度等級 | KHK W 002 4級相当品 |
|---|---|
| 歯車基準断面 | 歯直角 |
| 歯形 | 並歯 |
| 歯直角圧力角 | 20° |
| 材料 | CAC702(旧 JIS表示AlBC2)／形状H8・H9のボス部：FC200 |
| 熱処理 | - |
| 歯面硬度 | - |
129件の型式

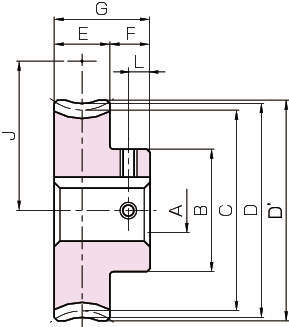

H1T

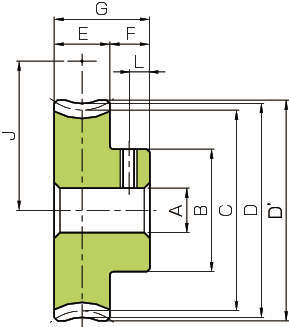

H1K
| 型式 | 減速比 |
歯直角 モジュール m |
歯数 |
相手 条数 |
ねじれ 角 |
ねじれ 方向 |
形状 |
穴径 AH7 (mm) |
ボス径 B (mm) |
基準円直径 C (mm) |
のど径 D (mm) |
歯先円直径 D' (mm) |
歯幅 E (mm) |
ボス長さ F (mm) |
全長 G (mm) |
組立距離 J (mm) |
キーみぞ (mm) 幅×深さ |
ねじ穴 | 歯面強さ許容トルク(N･m） |
バックラッシ (mm) |
質量 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | L(mm) | 30rpm時 | 100rpm時 | 300rpm時 | 600rpm時 | 900rpm時 | 1200rpm時 | ||||||||||||||||||||
| BG1.25-50R1J8 | 50 | 1.25 | 50 | 1 | 3°25′ | R | H1T | 8 | 40 | 62.61 | 65 | 66.25 | 11 | 9 | 20 | 41.75 | - | M5 | 4.5 | 17.4 | 14.7 | 12.1 | 10.3 | 9.25 | 8.49 | 0.08～0.26 | 0.4 |
| BG1.25-50R1J10 | 50 | 1.25 | 50 | 1 | 3°25′ | R | H1K | 10 | 40 | 62.61 | 65 | 66.25 | 11 | 9 | 20 | 41.75 | 4×1.8 | M4 | 4.5 | 17.4 | 14.7 | 12.1 | 10.3 | 9.25 | 8.49 | 0.08～0.26 | 0.4 |
| BG1.25-50R1J12 | 50 | 1.25 | 50 | 1 | 3°25′ | R | H1K | 12 | 40 | 62.61 | 65 | 66.25 | 11 | 9 | 20 | 41.75 | 4×1.8 | M4 | 4.5 | 17.4 | 14.7 | 12.1 | 10.3 | 9.25 | 8.49 | 0.08～0.26 | 0.4 |
| BG1.25-50R1J14 | 50 | 1.25 | 50 | 1 | 3°25′ | R | H1K | 14 | 40 | 62.61 | 65 | 66.25 | 11 | 9 | 20 | 41.75 | 5×2.3 | M4 | 4.5 | 17.4 | 14.7 | 12.1 | 10.3 | 9.25 | 8.49 | 0.08～0.26 | 0.4 |
| BG1.25-50R1J15 | 50 | 1.25 | 50 | 1 | 3°25′ | R | H1K | 15 | 40 | 62.61 | 65 | 66.25 | 11 | 9 | 20 | 41.75 | 5×2.3 | M4 | 4.5 | 17.4 | 14.7 | 12.1 | 10.3 | 9.25 | 8.49 | 0.08～0.26 | 0.4 |
| BG1.25-50R1J16 | 50 | 1.25 | 50 | 1 | 3°25′ | R | H1K | 16 | 40 | 62.61 | 65 | 66.25 | 11 | 9 | 20 | 41.75 | 5×2.3 | M4 | 4.5 | 17.4 | 14.7 | 12.1 | 10.3 | 9.25 | 8.49 | 0.08～0.26 | 0.4 |
| BG1.25-50R1J17 | 50 | 1.25 | 50 | 1 | 3°25′ | R | H1K | 17 | 40 | 62.61 | 65 | 66.25 | 11 | 9 | 20 | 41.75 | 5×2.3 | M4 | 4.5 | 17.4 | 14.7 | 12.1 | 10.3 | 9.25 | 8.49 | 0.08～0.26 | 0.4 |
| BG1.25-50R1J18 | 50 | 1.25 | 50 | 1 | 3°25′ | R | H1K | 18 | 40 | 62.61 | 65 | 66.25 | 11 | 9 | 20 | 41.75 | 6×2.8 | M5 | 4.5 | 17.4 | 14.7 | 12.1 | 10.3 | 9.25 | 8.49 | 0.08～0.26 | 0.4 |
| BG1.25-50R1J19 | 50 | 1.25 | 50 | 1 | 3°25′ | R | H1K | 19 | 40 | 62.61 | 65 | 66.25 | 11 | 9 | 20 | 41.75 | 6×2.8 | M5 | 4.5 | 17.4 | 14.7 | 12.1 | 10.3 | 9.25 | 8.49 | 0.08～0.26 | 0.4 |
| BG1.25-50R1J20 | 50 | 1.25 | 50 | 1 | 3°25′ | R | H1K | 20 | 40 | 62.61 | 65 | 66.25 | 11 | 9 | 20 | 41.75 | 6×2.8 | M5 | 4.5 | 17.4 | 14.7 | 12.1 | 10.3 | 9.25 | 8.49 | 0.08～0.26 | 0.4 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| BG1.25-50R1J8 | BG1.25-50R1J8 | P | 10,880 | - | - |
| BG1.25-50R1J10 | BG1.25-50R1J10 | P | 13,390 | - | - |
| BG1.25-50R1J12 | BG1.25-50R1J12 | P | 13,390 | - | - |
| BG1.25-50R1J14 | BG1.25-50R1J14 | P | 13,390 | - | - |
| BG1.25-50R1J15 | BG1.25-50R1J15 | P | 13,390 | - | - |
| BG1.25-50R1J16 | BG1.25-50R1J16 | P | 13,390 | - | - |
| BG1.25-50R1J17 | BG1.25-50R1J17 | P | 13,390 | - | - |
| BG1.25-50R1J18 | BG1.25-50R1J18 | P | 13,390 | - | - |
| BG1.25-50R1J19 | BG1.25-50R1J19 | P | 13,390 | - | - |
| BG1.25-50R1J20 | BG1.25-50R1J20 | P | 13,390 | - | - |
