ボールねじ｜チューブ方式ボールねじ GGシリーズ（C5級）

GGシリーズ

GGシリーズ

搬送・位置決め用途、ワイドバリエーション

■位置決めや搬送などそれぞれの用途に応じたボールねじの選定ができます。

■多彩なねじ軸外径とリードから選択可能
・豊富なねじ軸外径とリードから無駄のない最適なサイズの選定が可能です。

■位置決め用途や搬送用途など幅広い機械装置に対応
・豊富な精度等級から無駄のない精度選定が可能です。一般のＦＡ装置全般の位置決め精度に最適です。

: #ボールねじ

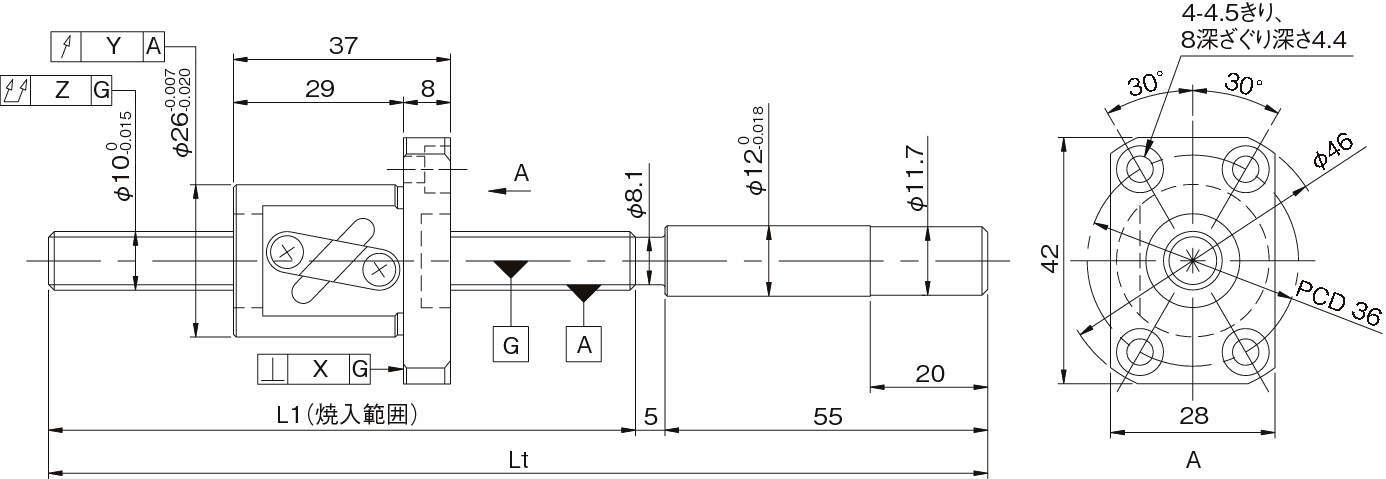

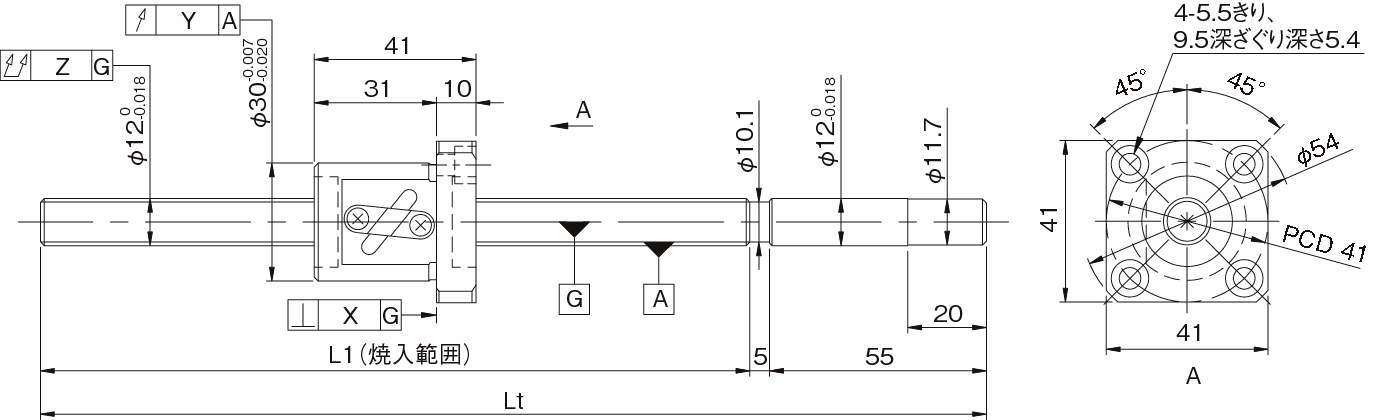

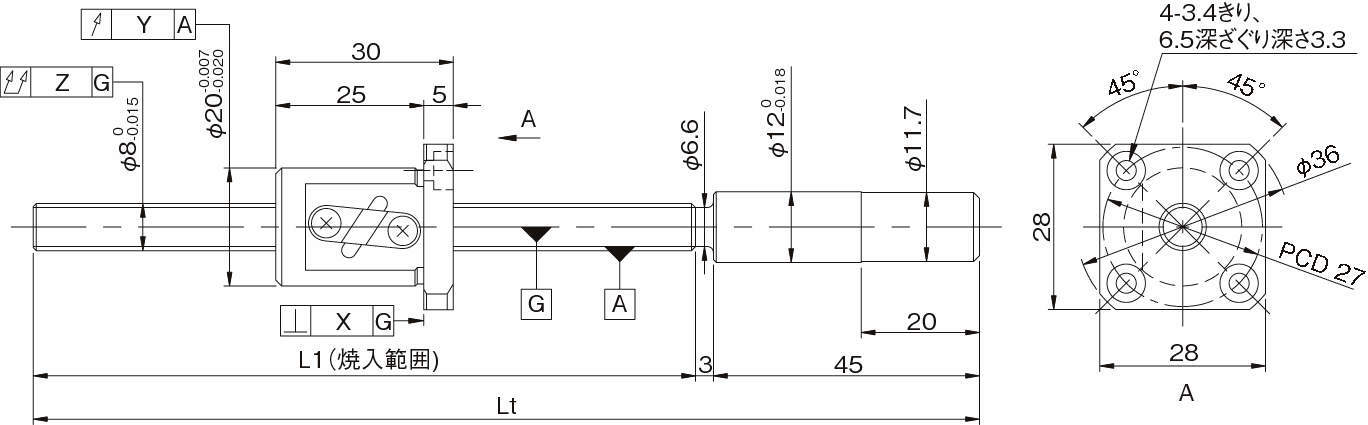

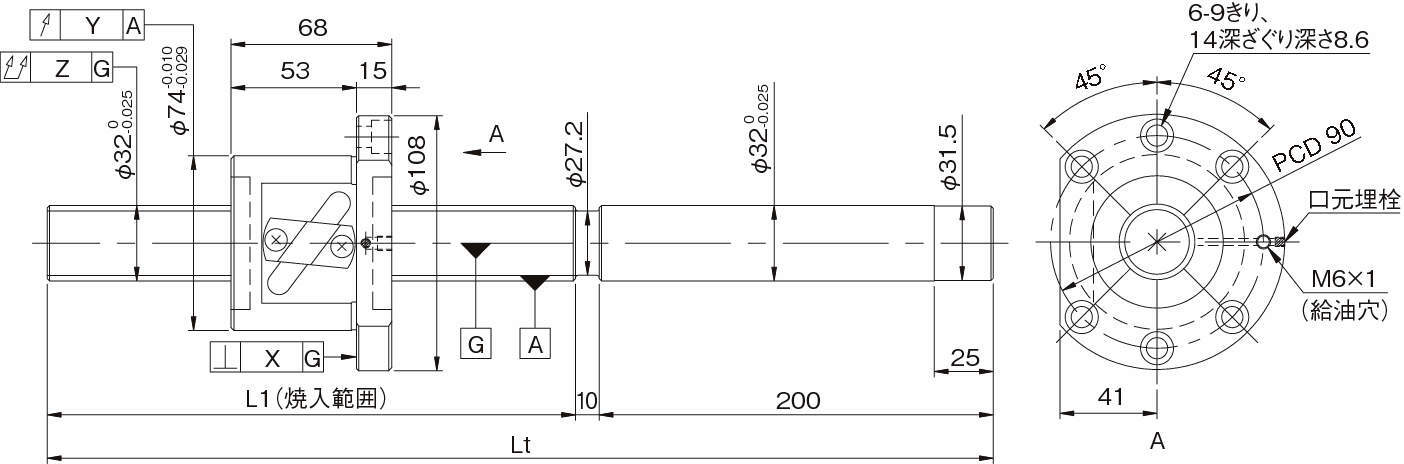

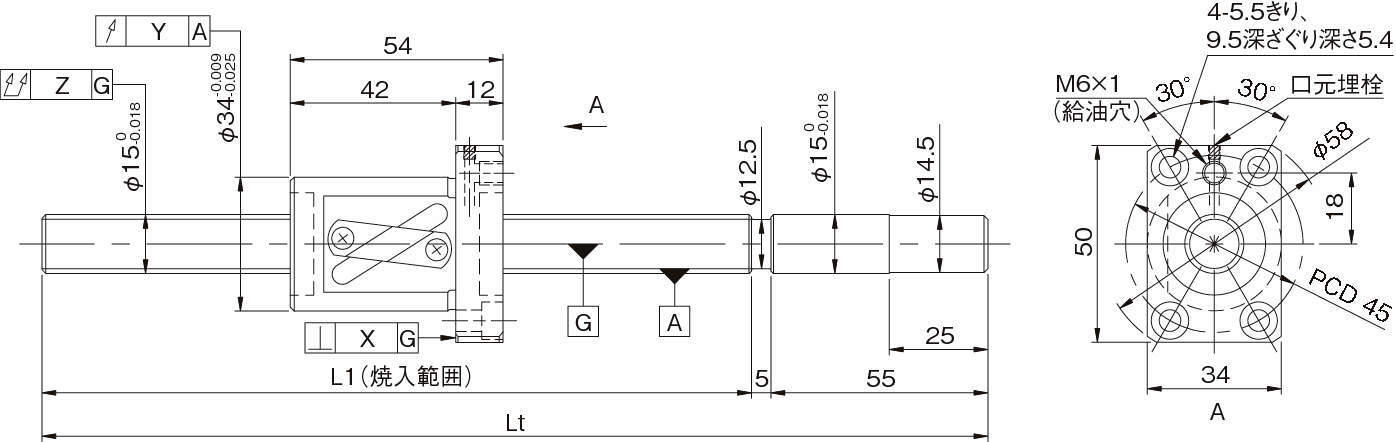

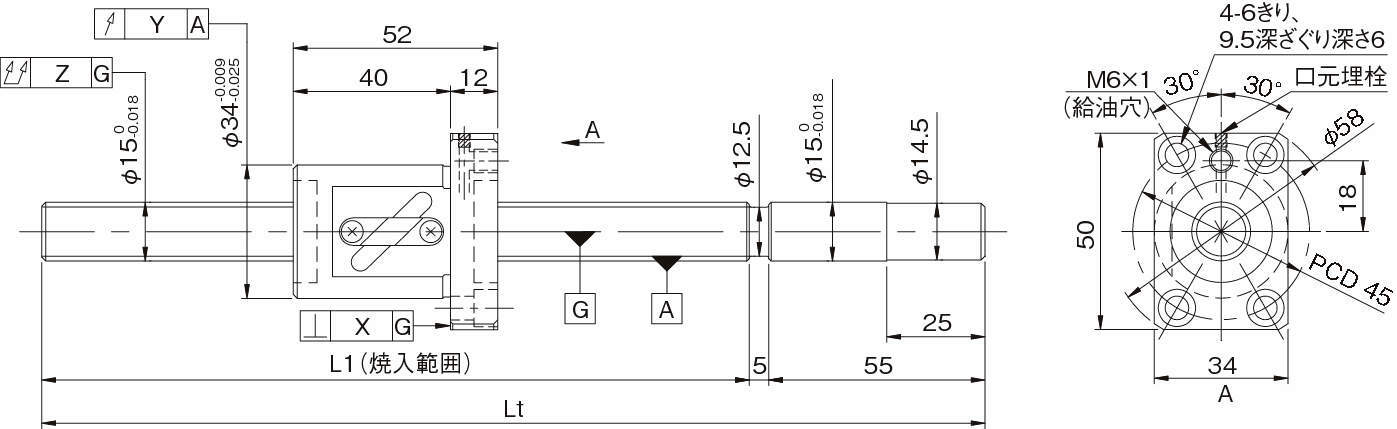

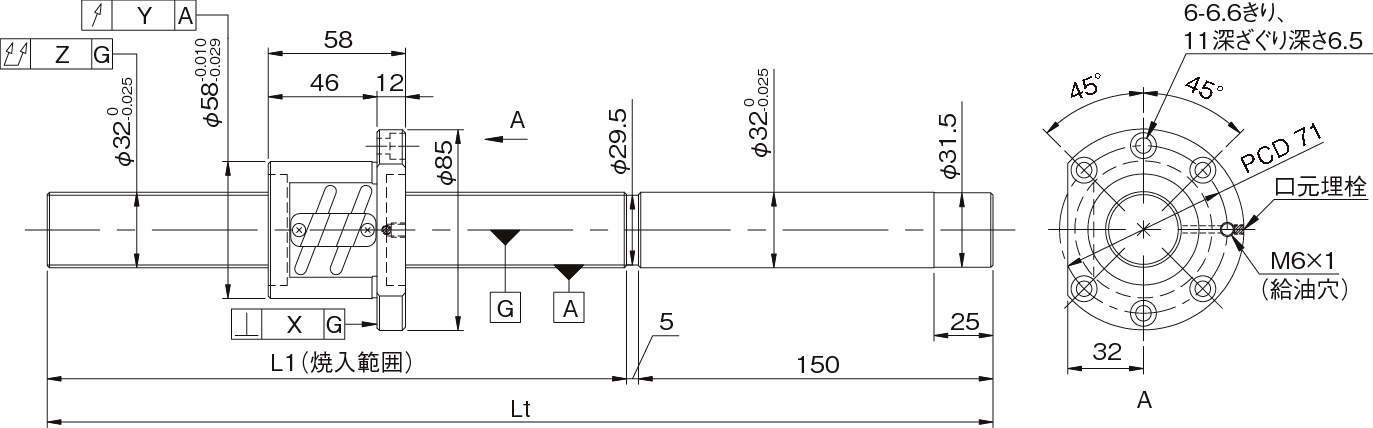

寸法図
動画
カタログ・チラシ

一覧を見る

詳細仕様

前へ

次へ

61件中 41-50件
表示件数

仕様
価格・納期

61件の型式

型式	シリーズ	精度等級	軸径 (mm)	リード (mm)	ねじ軸全長 (mm)	循環数	ねじれ方向	ボール径 (mm)	谷径 (mm)	基本動定格荷重 C (N)	基本静定格荷重 C0 (N)	ねじ軸長さ(mm)		最大ストローク (mm) L1-ナット長さ	リード精度			各部精度					質量 (kg)	備考
												L1	Lt		±Ec	ec	e300	X	Y	Z	U	V
												L1	Lt		±Ec	ec	e300	X	Y	Z	U	V
GG2005DS-BALR-0605A	GG	C5	20	5	605	2.5巻1列	右	3.175	17.5	8350	17500	525	605	477	0.03	0.023	0.018	0.011	0.015	0.075	0.012	0.005	1.71	両端未加工品
GG2005DS-BALR-1005A	GG	C5	20	5	1005	2.5巻1列	右	3.175	17.5	8350	17500	925	1005	877	0.04	0.027	0.018	0.011	0.015	0.15	0.012	0.005	2.56	両端未加工品
GG2010DS-BALR-0605A	GG	C5	20	10	605	2.5巻1列	右	4.7625	16	13500	25100	522	605	457	0.03	0.023	0.018	0.011	0.015	0.075	0.012	0.005	2.01	両端未加工品
GG2010DS-BALR-1005A	GG	C5	20	10	1005	2.5巻1列	右	4.7625	16	13500	25100	922	1005	857	0.04	0.027	0.018	0.011	0.015	0.15	0.012	0.005	2.84	両端未加工品
GG2010DS-BALR-1505A	GG	C5	20	10	1505	2.5巻1列	右	4.7625	16	13500	25100	1422	1505	1357	0.054	0.035	0.018	0.011	0.015	0.19	0.012	0.005	3.87	両端未加工品
GG2020AS-BALR-1005A	GG	C5	20	20	1005	1.5巻1列	右	4.7625	15.9	9200	16200	922	1005	852	0.04	0.027	0.018	0.011	0.015	0.15	0.012	0.005	3.08	両端未加工品
GG2020AS-BALR-1505A	GG	C5	20	20	1505	1.5巻1列	右	4.7625	15.9	9200	16200	1422	1505	1352	0.054	0.035	0.018	0.011	0.015	0.19	0.012	0.005	4.22	両端未加工品
GG2505DS-AALR-0600A	GG	C5	25	5	600	2.5巻1列	右	3.175	22.5	9400	22200	495	600	447	0.027	0.02	0.018	0.011	0.015	0.06	0.013	0.005	2.64	両端未加工品
GG2505DS-AALR-1000A	GG	C5	25	5	1000	2.5巻1列	右	3.175	22.5	9400	22200	895	1000	847	0.04	0.027	0.018	0.011	0.015	0.085	0.013	0.005	4.01	両端未加工品
GG2505DS-AALR-1505A	GG	C5	25	5	1505	2.5巻1列	右	3.175	22.5	9400	22200	1400	1505	1352	0.054	0.035	0.018	0.011	0.015	0.13	0.013	0.005	5.74	両端未加工品

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
GG2005DS-BALR-0605A	GG2005DS-BALR-0605A	P	78,200	-	-
GG2005DS-BALR-1005A	GG2005DS-BALR-1005A	P	100,100	-	-
GG2010DS-BALR-0605A	GG2010DS-BALR-0605A	P	73,600	-	-
GG2010DS-BALR-1005A	GG2010DS-BALR-1005A	P	86,300	-	-
GG2010DS-BALR-1505A	GG2010DS-BALR-1505A	P	113,900	-	-
GG2020AS-BALR-1005A	GG2020AS-BALR-1005A	P	95,500	-	-
GG2020AS-BALR-1505A	GG2020AS-BALR-1505A	P	125,400	-	-
GG2505DS-AALR-0600A	GG2505DS-AALR-0600A	P	95,500	-	-
GG2505DS-AALR-1000A	GG2505DS-AALR-1000A	P	111,600	-	-
GG2505DS-AALR-1505A	GG2505DS-AALR-1505A	P	178,300	-	-
