KLM-I
KLM-I
■I型オイルゲージ
・1ヶ所のネジ止のみで、取り付けが可能です。
・KLM-I型はKLM-L型と同じ機能で、垂直に取り付けて使用するオイルゲージです。
・KLM-L型に改良を加え、耐熱性、耐薬品性を向上させ、油面を見やすくしたのが KLM-I（タテ）型です。
■真鍮にクロムメッキを施した標準タイプです。
・本体は、真鍮、クロムメッキ仕上げ、シールパッキンに耐熱、耐薬品性に優れたフッ素ゴム、ゲージ管にはパイレックスガラスを使用しています。
■このタイプは古くからあるオイルゲージの一つです。
・これを改良し、耐熱性、耐薬品性を向上させ、油面を見やすくしたのがKLM-L型です。
■ゲージ管にはフロートを入れ、油面を見やすくしています。
■耐熱：135℃
・但し、赤フロート入の場合は、90℃程度になります。
■屋外等で雨天時にご使用する可能性のある場合は特殊キャップを用意しています
25件の型式
KLM-I

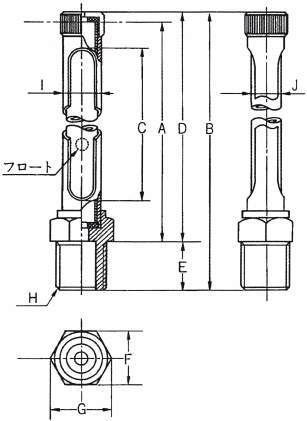

| 型式 | シリーズ |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H |
I (mm) |
J (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KLM-125I4 | KLM-I4 | 125 | 149 | 90 | 129 | 20 | 23 | 26.3 | R1/2 | φ16 | φ12 |
| KLM-150I4 | KLM-I4 | 150 | 174 | 114 | 154 | 20 | 23 | 26.3 | R1/2 | φ16 | φ12 |
| KLM-200I4 | KLM-I4 | 200 | 224 | 162 | 204 | 20 | 23 | 26.3 | R1/2 | φ16 | φ12 |
| KLM-250I4 | KLM-I4 | 250 | 274 | 212 | 254 | 20 | 23 | 26.3 | R1/2 | φ16 | φ12 |
| KLM-300I4 | KLM-I4 | 300 | 324 | 261 | 304 | 20 | 23 | 26.3 | R1/2 | φ16 | φ12 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KLM-125I4 | KLM-125I4 | P | 12,600 | - | 10日間 |
| KLM-150I4 | KLM-150I4 | P | 13,400 | 在庫品 | 10日間 |
| KLM-200I4 | KLM-200I4 | P | 16,900 | 在庫品 | 10日間 |
| KLM-250I4 | KLM-250I4 | P | 18,100 | - | 10日間 |
| KLM-300I4 | KLM-300I4 | P | 22,400 | - | 10日間 |
