リジットカップリング（アルミ合金製・セットスクリュー） ARシリーズ

AR-25

AR-25
ARシリーズ

このページをプリント
CADをダウンロード
価格・納期を確認

■もっともシンプルな、軸固定用カップリングです。

■材質はアルミ合金製です。

: #カップリング

共通仕様

材質	アルミ合金製
固定方式	セットスクリュータイプ

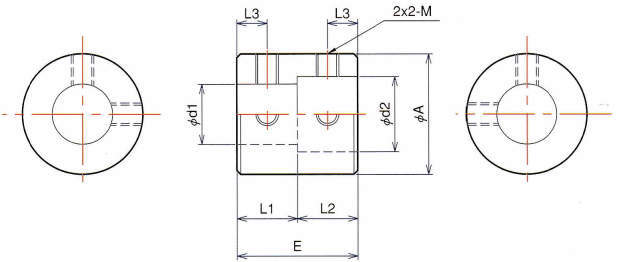

寸法図
カタログ・チラシ
CAD

ARシリーズ

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

23件中 1-10件
表示件数

仕様
価格・納期

23件の型式

型式	タイプ	伝達トルク (N・cm)	最高回転数 (min^－1)	標準穴径(mm)		寸法(mm)								ボルト締付トルク (N・cm)	慣性モーメント		1組分重量 (gr)
				d₁	d₂	A	L₁	L₂	C	E	L₃	M	D		(N・m)	(GD²N・cm)
				d₁	d₂	A	L₁	L₂	C	E	L₃	M	D		(N・m)	(GD²N・cm)
AR-16-3-3	ARタイプ	50	10000	3	3	16	8	8	-	16	4	M3	-	-	0.027	0.110	8.72
AR-16-4-4	ARタイプ	50	10000	4	4	16	8	8	-	16	4	M3	-	-	0.027	0.110	8.72
AR-16-5-5	ARタイプ	50	10000	5	5	16	8	8	-	16	4	M3	-	-	0.027	0.110	8.72
AR-16-6-6	ARタイプ	50	10000	6	6	16	8	8	-	16	4	M3	-	-	0.027	0.110	8.72
AR-16-8-8	ARタイプ	50	10000	8	8	16	8	8	-	16	4	M3	-	-	0.027	0.110	8.72
AR-16-10-10	ARタイプ	50	10000	10	10	16	8	8	-	16	4	M3	-	-	0.027	0.110	8.72
AR-20-5-5	ARタイプ	100	10000	5	5	20	10	10	-	20	5	M4	-	-	0.083	0.334	17.0
AR-20-8-8	ARタイプ	100	10000	8	8	20	10	10	-	20	5	M4	-	-	0.083	0.334	17.0
AR-20-10-10	ARタイプ	100	10000	10	10	20	10	10	-	20	5	M4	-	-	0.083	0.334	17.0
AR-20-12-12	ARタイプ	100	10000	12	12	20	10	10	-	20	5	M4	-	-	0.083	0.334	17.0

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
AR-16-3-3	AR-16-3-3	P	1,400	-	-
AR-16-4-4	AR-16-4-4	P	1,400	-	-
AR-16-5-5	AR-16-5-5	P	1,400	-	-
AR-16-6-6	AR-16-6-6	P	1,400	-	-
AR-16-8-8	AR-16-8-8	P	1,400	-	-
AR-16-10-10	AR-16-10-10	P	1,400	-	-
AR-20-5-5	AR-20-5-5	P	1,600	-	-
AR-20-8-8	AR-20-8-8	P	1,600	-	-
AR-20-10-10	AR-20-10-10	P	1,600	-	-
AR-20-12-12	AR-20-12-12	P	1,600	-	-
