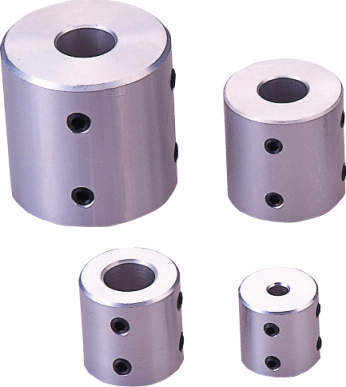

リジットカップリング（アルミ合金製・セットスクリュー） ARシリーズ

AR-25

AR-25
ARシリーズ

このページをプリント
CADをダウンロード
価格・納期を確認

■もっともシンプルな、軸固定用カップリングです。

■材質はアルミ合金製です。

: #カップリング

共通仕様

材質	アルミ合金製
固定方式	セットスクリュータイプ

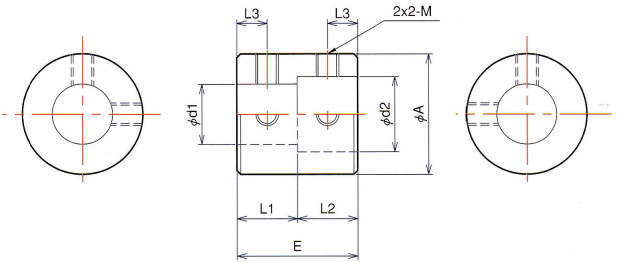

寸法図
カタログ・チラシ
CAD

ARシリーズ

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

23件中 11-20件
表示件数

仕様
価格・納期

23件の型式

型式	タイプ	伝達トルク (N・cm)	最高回転数 (min^－1)	標準穴径(mm)		寸法(mm)								ボルト締付トルク (N・cm)	慣性モーメント		1組分重量 (gr)
				d₁	d₂	A	L₁	L₂	C	E	L₃	M	D		(N・m)	(GD²N・cm)
				d₁	d₂	A	L₁	L₂	C	E	L₃	M	D		(N・m)	(GD²N・cm)
AR-25-6-6	ARタイプ	180	10000	6	6	25	12.5	12.5	-	25	6	M4	-	-	0.255	1.019	3.33
AR-25-8-8	ARタイプ	180	10000	8	8	25	12.5	12.5	-	25	6	M4	-	-	0.255	1.019	3.33
AR-25-10-10	ARタイプ	180	10000	10	10	25	12.5	12.5	-	25	6	M4	-	-	0.255	1.019	3.33
AR-25-12-12	ARタイプ	180	10000	12	12	25	12.5	12.5	-	25	6	M4	-	-	0.255	1.019	3.33
AR-25-15-15	ARタイプ	180	10000	15	15	25	12.5	12.5	-	25	6	M4	-	-	0.255	1.019	3.33
AR-35-8-8	ARタイプ	550	10000	8	8	35	17.5	17.5	-	35	8.5	M5	-	-	1.370	5.480	91.3
AR-35-10-10	ARタイプ	550	10000	10	10	35	17.5	17.5	-	35	8.5	M5	-	-	1.370	5.480	91.3
AR-35-12-12	ARタイプ	550	10000	12	12	35	17.5	17.5	-	35	8.5	M5	-	-	1.370	5.480	91.3
AR-35-14-14	ARタイプ	550	10000	14	14	35	17.5	17.5	-	35	8.5	M5	-	-	1.370	5.480	91.3
AR-35-15-15	ARタイプ	550	10000	15	15	35	17.5	17.5	-	35	8.5	M5	-	-	1.370	5.480	91.3

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
AR-25-6-6	AR-25-6-6	P	2,000	-	10日間
AR-25-8-8	AR-25-8-8	P	2,000	-	10日間
AR-25-10-10	AR-25-10-10	P	2,000	-	10日間
AR-25-12-12	AR-25-12-12	P	2,000	-	10日間
AR-25-15-15	AR-25-15-15	P	2,000	-	10日間
AR-35-8-8	AR-35-8-8	P	3,000	-	10日間
AR-35-10-10	AR-35-10-10	P	3,000	-	10日間
AR-35-12-12	AR-35-12-12	P	3,000	-	10日間
AR-35-14-14	AR-35-14-14	P	3,000	-	10日間
AR-35-15-15	AR-35-15-15	P	3,000	-	10日間
