摩擦式締結具｜ETPブッシュ ETP-A

ETP-A（標準仕様）

  • ETP-A（標準仕様）

  • ETP-A-B（六角ボルト仕様）

■ETP-Aモデルの特長
・軸とハブとの結合をフランジ面に配置したクランピングボルトの締め付けによって簡単・迅速に行えます。
・メカ式と比べて少ないボルトの本数で締め付けができ、メカ式のようにすり割がないため、同心度0.05と高精度な結合が可能です。

■豊富なバリエーション
・スチール製を標準とし、簡易防せい仕様、ステンレス仕様、ショート仕様などバリエーションが豊富です。

■動作原理
・ハイドロ方式（油圧式）
・スリーブ内に挿入されている圧力媒体はシーリングリングにより密封されており、その圧力媒体はクランピングボルトの締め込みにより、フランジ、ピストンリング、およびシーリングリングを介して、機械的に圧縮されます。
・圧力媒体の加圧により、スリーブは内部から圧力を受け、軸側スリーブは収縮し、ハブ側スリーブは拡張して、軸とハブとはスリーブを介して締結されます。

#軸締結機器
#ETPブッシュ

共通仕様

スリーブ材質 標準仕様・六角ボルト仕様：SCM415相当[一部SCM420相当]
簡易防せい仕様：SCM415相当[一部SCM420相当]（無電解ニッケルメッキ）
ステンレス仕様：SUS630相当
フランジ材質 標準仕様・六角ボルト仕様：S45C相当
簡易防せい仕様：S45C相当（亜鉛めっき）
ステンレス仕様：SUS630相当
クランピングボルト材質・表面処理 標準仕様・六角ボルト仕様：構造用合金鋼（黒染め処理）
簡易防せい仕様：構造用合金鋼（防せい皮膜処理）
ステンレス仕様：SUS316相当(銀めっき)

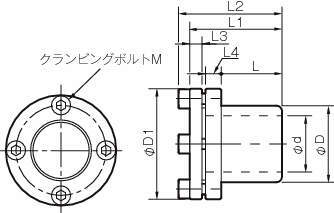

  • 寸法図
  • 動画
  • 資料
  • CAD

詳細仕様

前へ
次へ

  • 65件中 31-40件

  • 表示件数

65件の型式

  • 標準仕様・簡易防せい仕様

型式 シリーズ 仕様 許容
トルク
(N・m)		 許容
スラスト力
(N)		 軸側面圧
(N/mm2)		 ハブ側面圧
(N/mm2)		 締付
トルク
(N・m)		 慣性
モーメント
(kg・m2)		 質量
(kg)		 d
(mm)		 D
(mm)		 D1
(mm)		 L
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4
(mm)		 M
ETP-A-40-C ETP-A-C 簡易防せい仕様 705 33000 90 80 8 0.44×10^-3 0.55 40 53 70 43 60 65 7.5 8.4 6-M5×16
ETP-A-45-C ETP-A-C 簡易防せい仕様 968 40000 90 80 13 0.69×10^-3 0.71 45 59 77 49 66 72 8 8.4 6-M6×16
ETP-A-50-C ETP-A-C 簡易防せい仕様 1426 53000 90 80 13 1.05×10^-3 0.86 50 65 83 53 72 78 8.5 9.4 6-M6×18
ETP-A-15-R ETP-A-R ステンレス仕様 45 6000 90 80 4.5 0.018×10^-3 0.10 15 23 37.5 17 28 32 5 5.4 4-M5×10
ETP-A-20-R ETP-A-R ステンレス仕様 100 10000 90 80 4.5 0.046×10^-3 0.16 20 28 45 22 36 40 5.5 6.4 5-M5×12
ETP-A-25-R ETP-A-R ステンレス仕様 210 16800 90 80 4.5 0.071×10^-3 0.19 25 34 49 27 41 45 5.5 6.9 7-M5×12
ETP-A-30-R ETP-A-R ステンレス仕様 350 23300 90 80 4.5 0.142×10^-3 0.29 30 41 57 32 46 50 5.3 6.9 7-M5×12
ETP-A-35-R ETP-A-R ステンレス仕様 500 28500 90 80 4.5 0.250×10^-3 0.40 35 47 62.5 37 53 57 7 7.4 9-M5×14
ETP-A-40-R ETP-A-R ステンレス仕様 700 37500 90 80 4.5 0.441×10^-3 0.55 40 53 70 43 60 64 8 8.4 9-M5×16
ETP-A-45-R ETP-A-R ステンレス仕様 1100 48800 90 80 7.8 0.686×10^-3 0.71 45 59 77 49 66 70 8 8.4 9-M6×16

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
ETP-A-40-C ETP-A-40-C P 25,100 - 4日間
ETP-A-45-C ETP-A-45-C P 28,400 - 4日間
ETP-A-50-C ETP-A-50-C P 31,700 - 4日間
ETP-A-15-R ETP-A-15-R P 21,600 - お問合
ETP-A-20-R ETP-A-20-R P 22,500 - お問合
ETP-A-25-R ETP-A-25-R P 26,500 - お問合
ETP-A-30-R ETP-A-30-R P 29,400 - お問合
ETP-A-35-R ETP-A-35-R P 35,300 - お問合
ETP-A-40-R ETP-A-40-R P 39,200 - お問合
ETP-A-45-R ETP-A-45-R P 43,100 - お問合
