A形
-
![]()
A形
-
![]()
B形
-
![]()
W形
共通仕様
| ピッチ | 12.700mm |
|---|---|
| 材質 | 歯数 40以下：鋼材 歯数 44以上：鋳物 |
| 付属品 | A形・B形：フランジ |
三ツ星ベルト
タイミングプーリ H形
詳細仕様
95件の型式
-
A形
-
B形
-
W形
-

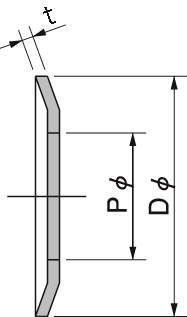

フランジ
| 型式 | 歯形 |
プーリ 形状 |
材質 | 歯数 |
プーリ 呼び幅 |
プーリ幅 (mm) |
ピッチ径 P.D. (mm) |
外径 O.D. (mm) |
LA (mm) |
LB (mm) |
LW (mm) |
W (mm) |
H (mm) |
K (mm) |
D (mm) |
E (mm) |
G (mm) |
軸穴径d(mm) |
概略 質量 (kg) |
適用フランジ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | 型式 | 厚みt(mm) | 外径D(mm) | 内径P(mm) | |||||||||||||||||||
| P16H200A | H | A形 | 鋼材 | 16 | 200 | 50.8 | 64.68 | 63.31 | 59 | - | - | 54 | 2.5 | - | - | - | - | 16 | 30 | 1.22 | F-166950 | 1.6 | 69 | 50 |
| P18H200A | H | A形 | 鋼材 | 18 | 200 | 50.8 | 72.77 | 71.39 | 59 | - | - | 54 | 2.5 | - | - | - | - | 16 | 36 | 1.6 | F-167858 | 1.6 | 78 | 58 |
| P19H200A | H | A形 | 鋼材 | 19 | 200 | 50.8 | 76.81 | 75.44 | 59 | - | - | 54 | 2.5 | - | - | - | - | 16 | 36 | 1.8 | F-168363 | 1.6 | 83 | 63 |
| P20H200A | H | A形 | 鋼材 | 20 | 200 | 50.8 | 80.85 | 79.48 | 59 | - | - | 54 | 2.5 | - | - | - | - | 20 | 40 | 1.97 | F-168666 | 1.6 | 86 | 66 |
| P21H200A | H | A形 | 鋼材 | 21 | 200 | 50.8 | 84.89 | 83.52 | 59 | - | - | 54 | 2.5 | - | - | - | - | 20 | 42 | 2.2 | F-169073 | 1.6 | 90 | 73 |
| P22H200A | H | A形 | 鋼材 | 22 | 200 | 50.8 | 88.94 | 87.56 | 59 | - | - | 54 | 2.5 | - | - | - | - | 20 | 46 | 2.44 | F-169375 | 1.6 | 93 | 75 |
| P24H200A | H | A形 | 鋼材 | 24 | 200 | 50.8 | 97.02 | 95.65 | 59 | - | - | 54 | 2.5 | - | - | - | - | 20 | 48 | 2.96 | F-1610584 | 1.6 | 105 | 84 |
| P25H200A | H | A形 | 鋼材 | 25 | 200 | 50.8 | 101.06 | 99.69 | 59 | - | - | 54 | 2.5 | - | - | - | - | 25 | 50 | 3.15 | F-1610884 | 1.6 | 108 | 84 |
| P26H200A | H | A形 | 鋼材 | 26 | 200 | 50.8 | 105.11 | 103.73 | 59 | - | - | 54 | 2.5 | - | - | - | - | 25 | 50 | 3.44 | F-1611290 | 1.6 | 112 | 90 |
| P28H200A | H | A形 | 鋼材 | 28 | 200 | 50.8 | 113.19 | 111.82 | 59 | - | - | 54 | 2.5 | - | - | - | - | 25 | 52 | 4.05 | F-1611890 | 1.6 | 118 | 90 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| P16H200A | 16H200A | P | 6,330 | - | - |
| P18H200A | 18H200A | P | 6,940 | - | - |
| P19H200A | 19H200A | P | 7,770 | - | - |
| P20H200A | 20H200A | P | 8,360 | - | - |
| P21H200A | 21H200A | P | 8,800 | - | - |
| P22H200A | 22H200A | P | 9,190 | - | - |
| P24H200A | 24H200A | P | 10,670 | - | - |
| P25H200A | 25H200A | P | 12,190 | - | - |
| P26H200A | 26H200A | P | 12,560 | - | - |
| P28H200A | 28H200A | P | 13,430 | - | - |
