・軸への取りつけ、取りはずしがスパナ１本で簡単にできます。
・軸および軸穴への損傷がありません。軸に取り付けるときはスムーズに入り、締めつけボルトを締めることにより、テーパを利用して強固に締まるので、使用中の嵌合部分での微動摩耗がなく、軸の寿命がのびます。
・ブッシングに標準軸径に見合った軸穴、およびキー溝の加工を行なっていますので、使用時の加工は不要です。
・軸におけるプーリなど回転体の位置変更がスムーズで、心出しが簡単に行えます。
三ツ星ベルト
マックスターウェッジプーリ 3V
詳細仕様
61件の型式
| 型式 | 溝数 |
適用 ブッシング |

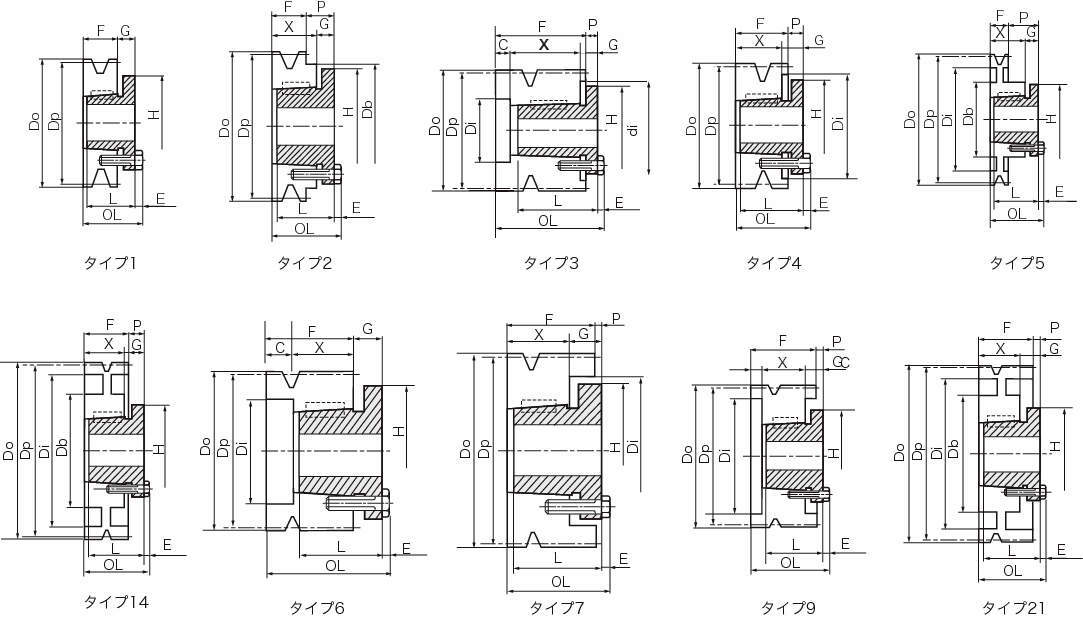

タイプ |
有効径 De (mm) |
外径 Do (mm) |
ピッチ径 Dp (mm) |
内径 Di (mm) |
ボス径 Db (mm) |
基準寸法(mm) |
質量 (kg) ブッシュを除く |
GD2 (kg・m2) ブッシュを除く |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OL | L | P | C | H | G | X | E | |||||||||||
| 250-3V-2-Q1 | 2 | Q1 | 5 | 250 | 251 | 248.8 | 219 | 130 | 71.1 | 63.5 | 36.1 | - | 104.8 | 19.1 | 45 | 7 | 6.27 | 0.195 |
| 315-3V-2-Q1 | 2 | Q1 | 5 | 315 | 316 | 313.8 | 284 | 130 | 71.1 | 63.5 | 36.1 | - | 104.8 | 19.1 | 45 | 7 | 7.28 | 0.373 |
| 400-3V-2-Q1 | 2 | Q1 | 5 | 400 | 401 | 398.8 | 269 | 130 | 71.1 | 63.5 | 36.1 | - | 104.8 | 19.1 | 45 | 7 | 9.24 | 0.814 |
| 630-3V-2-R1 | 2 | R1 | 5 | 630 | 631 | 628.8 | 599 | 150 | 80.2 | 73 | 45.2 | - | 136.5 | 22.2 | 51 | 7 | 15.3 | 0.46 |
| 80-3V-3-H | 3 | H | 4 | 80 | 81 | 78.8 | 68 | - | 50.1 | 31.7 | 8.1 | - | 63.2 | 11.1 | 35 | 4 | 0.751 | 0.0037 |
| 90-3V-3-P1 | 3 | P1 | 4 | 90 | 91 | 88.8 | 80 | - | 56.4 | 49.2 | 12.9 | - | 76.2 | 15.9 | 35 | 5.5 | 0.914 | 0.0058 |
| 100-3V-3-P1 | 3 | P1 | 4 | 100 | 101 | 98.8 | 80 | - | 56.4 | 49.2 | 12.9 | - | 76.2 | 15.9 | 35 | 5.5 | 1.29 | 0.0094 |
| 112-3V-3-P1 | 3 | P1 | 2 | 112 | 113 | 110.8 | 80 | - | 56.4 | 49.2 | 12.9 | - | 76.2 | 15.9 | 35 | 5.5 | 1.81 | 0.015 |
| 125-3V-3-Q1 | 3 | Q1 | 2 | 125 | 126 | 123.8 | - | 120 | 71.1 | 63.5 | 26.1 | - | 104.8 | 19.1 | 45 | 7 | 2.27 | 0.026 |
| 140-3V-3-Q1 | 3 | Q1 | 2 | 140 | 141 | 138.8 | - | 130 | 71.1 | 63.5 | 26.1 | - | 104.8 | 19.1 | 45 | 7 | 3.18 | 0.042 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 250-3V-2-Q1 | 250-3V-2-Q1 | P | 22,310 | - | - |
| 315-3V-2-Q1 | 315-3V-2-Q1 | P | 30,600 | - | - |
| 400-3V-2-Q1 | 400-3V-2-Q1 | P | 39,230 | - | - |
| 630-3V-2-R1 | 630-3V-2-R1 | P | 64,760 | - | - |
| 80-3V-3-H | 80-3V-3-H | P | 5,350 | - | - |
| 90-3V-3-P1 | 90-3V-3-P1 | P | 6,530 | - | - |
| 100-3V-3-P1 | 100-3V-3-P1 | P | 7,730 | - | - |
| 112-3V-3-P1 | 112-3V-3-P1 | P | 8,920 | - | - |
| 125-3V-3-Q1 | 125-3V-3-Q1 | P | 10,120 | - | - |
| 140-3V-3-Q1 | 140-3V-3-Q1 | P | 11,900 | - | - |
