・軸への取りつけ、取りはずしがスパナ１本で簡単にできます。
・軸および軸穴への損傷がありません。軸に取り付けるときはスムーズに入り、締めつけボルトを締めることにより、テーパを利用して強固に締まるので、使用中の嵌合部分での微動摩耗がなく、軸の寿命がのびます。
・ブッシングに標準軸径に見合った軸穴、およびキー溝の加工を行なっていますので、使用時の加工は不要です。
・軸におけるプーリなど回転体の位置変更がスムーズで、心出しが簡単に行えます。
三ツ星ベルト
マックスターウェッジプーリ 8V
詳細仕様
57件の型式
| 型式 | 溝数 |
適用 ブッシング |

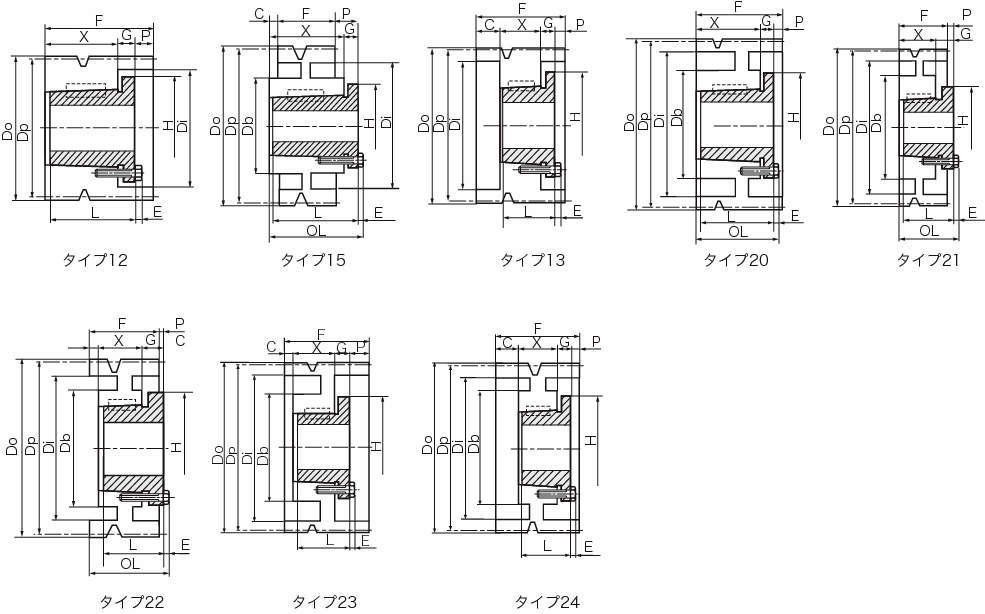

タイプ |
有効径 De (mm) |
外径 Do (mm) |
ピッチ径 Dp (mm) |
内径 Di (mm) |
ボス径 Db (mm) |
基準寸法(mm) |
質量 (kg) ブッシュを除く |
GD2 (kg・m2) ブッシュを除く |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OL | L | P | C | H | G | X | E | |||||||||||
| 315-8V-4-S1 | 4 | S1 | 12 | 315 | 316 | 310 | 236 | - | 124 | 111.1 | 12 | - | 161.7 | 27 | 85 | 8 | 40.7 | 2.91 |
| 335-8V-4-S1 | 4 | S1 | 12 | 335 | 336 | 330 | 256 | - | 124 | 111.1 | 12 | - | 161.7 | 27 | 85 | 8 | 48.0 | 3.70 |
| 355-8V-4-S1 | 4 | S1 | 20 | 355 | 356 | 350 | 276 | 200 | 124 | 111.1 | 12 | - | 161.7 | 27 | 85 | 8 | 40.2 | 3.87 |
| 375-8V-4-S1 | 4 | S1 | 20 | 375 | 376 | 370 | 296 | 200 | 124 | 111.1 | 12 | - | 161.7 | 27 | 85 | 8 | 43.0 | 4.64 |
| 400-8V-4-S1 | 4 | S1 | 20 | 400 | 401 | 395 | 321 | 200 | 124 | 111.1 | 12 | - | 161.7 | 27 | 85 | 8 | 46.7 | 5.75 |
| 425-8V-4-S1 | 4 | S1 | 20 | 425 | 426 | 420 | 346 | 200 | 124 | 111.1 | 12 | - | 161.7 | 27 | 85 | 8 | 48.0 | 6.86 |
| 450-8V-4-U0 | 4 | U0 | 21 | 450 | 451 | 445 | 396 | 250 | 136.2 | 125.4 | 2.2 | - | 212.5 | 30.2 | 96 | 10 | 62.8 | 9.18 |
| 475-8V-4-U0 | 4 | U0 | 21 | 475 | 476 | 470 | 421 | 250 | 136.2 | 125.4 | 2.2 | - | 212.5 | 30.2 | 96 | 10 | 64.4 | 10.6 |
| 500-8V-4-U0 | 4 | U0 | 21 | 500 | 501 | 495 | 481 | 250 | 136.2 | 125.4 | 2.2 | - | 212.5 | 30.2 | 96 | 10 | 68.0 | 12.5 |
| 560-8V-4-U0 | 4 | U0 | 21 | 560 | 561 | 555 | 551 | 250 | 136.2 | 125.4 | 2.2 | - | 212.5 | 30.2 | 96 | 10 | 75.8 | 17.9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 315-8V-4-S1 | 315-8V-4-S1 | P | 153,450 | - | - |
| 335-8V-4-S1 | 335-8V-4-S1 | P | 169,620 | - | - |
| 355-8V-4-S1 | 355-8V-4-S1 | P | 186,070 | - | - |
| 375-8V-4-S1 | 375-8V-4-S1 | P | 202,220 | - | - |
| 400-8V-4-S1 | 400-8V-4-S1 | P | 218,670 | - | - |
| 425-8V-4-S1 | 425-8V-4-S1 | P | 238,280 | - | - |
| 450-8V-4-U0 | 450-8V-4-U0 | P | 287,010 | - | - |
| 475-8V-4-U0 | 475-8V-4-U0 | P | 296,980 | - | - |
| 500-8V-4-U0 | 500-8V-4-U0 | P | 326,170 | - | - |
| 560-8V-4-U0 | 560-8V-4-U0 | P | 381,760 | - | - |
