・生地は、ポリエステル織物の基布にウレタンコーティングした、ジャバラ専用のAFシートです。
・取付エンドプレートは、付属しておりません。用途にあわせて、鋼板、ステンレス板、樹脂板をご用意ください。
共通仕様
| シート材質 | 基布：ポリエステル織物 両面：ポリウレタンコーティング |
|---|---|
| 支持板 | 材質：PVC樹脂（黒色） 厚み：1.0mm |
| 付属品 | 平ワッシャーをN個 |
ナベル
AF-Fシリーズ 平型ジャバラ
詳細仕様
132件の型式
-
側面
-

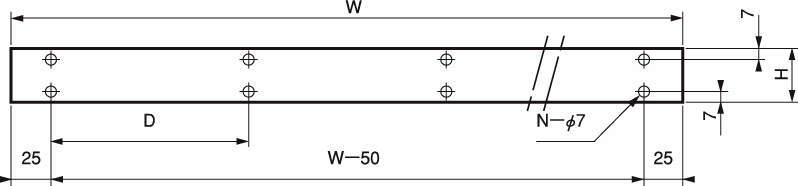

端面
| 型式 |
高さ H (mm) |
全幅 W (mm) |
呼称 MAX長さ (mm) |
適用範囲 (mm) |
山数 |
折り幅 a (mm) |
ピッチ D (mm) |
取付穴数 N |
|---|---|---|---|---|---|---|---|---|
| AF-F65-W800-500 | - | 800 | 500 | 26～500 | 13 | 30 | 187.5 | 10 |
| AF-F65-W800-600 | - | 800 | 600 | 30～600 | 15 | 30 | 187.5 | 10 |
| AF-F65-W800-700 | - | 800 | 700 | 38～700 | 19 | 30 | 187.5 | 10 |
| AF-F65-W800-800 | - | 800 | 800 | 42～800 | 21 | 30 | 187.5 | 10 |
| AF-F65-W800-900 | - | 800 | 900 | 46～900 | 23 | 30 | 187.5 | 10 |
| AF-F65-W800-1000 | - | 800 | 1000 | 50～1000 | 25 | 30 | 187.5 | 10 |
| AF-F65-W1000-500 | - | 1000 | 500 | 26～500 | 13 | 30 | 237.5 | 10 |
| AF-F65-W1000-600 | - | 1000 | 600 | 30～600 | 15 | 30 | 237.5 | 10 |
| AF-F65-W1000-700 | - | 1000 | 700 | 38～700 | 19 | 30 | 237.5 | 10 |
| AF-F65-W1000-800 | - | 1000 | 800 | 42～800 | 21 | 30 | 237.5 | 10 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AF-F65-W800-500 | AF-F65-W800-500 | P | 47,100 | - | 30日間 |
| AF-F65-W800-600 | AF-F65-W800-600 | P | 54,300 | - | 30日間 |
| AF-F65-W800-700 | AF-F65-W800-700 | P | 68,800 | - | 30日間 |
| AF-F65-W800-800 | AF-F65-W800-800 | P | 76,000 | - | 30日間 |
| AF-F65-W800-900 | AF-F65-W800-900 | P | 83,300 | - | 30日間 |
| AF-F65-W800-1000 | AF-F65-W800-1000 | P | 90,500 | - | 30日間 |
| AF-F65-W1000-500 | AF-F65-W1000-500 | P | 55,900 | - | 30日間 |
| AF-F65-W1000-600 | AF-F65-W1000-600 | P | 64,400 | - | 30日間 |
| AF-F65-W1000-700 | AF-F65-W1000-700 | P | 81,600 | - | 30日間 |
| AF-F65-W1000-800 | AF-F65-W1000-800 | P | 90,200 | - | 30日間 |
