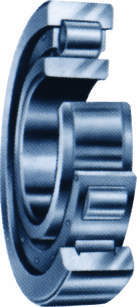

・ころ軸受のうちでも最も単純な構造の軸受で、内輪、外輪ところが線接触しているため、ラジアル負荷能力が大きく、高速回転にも適しています。
・N形、NU形が基本形で、つばの有無によってNF形、NJ形があります。
・N・NU形はアキシャル荷重を受けられませんが、温度変化による軸の伸縮や、取付誤差による軸とハウジングの軸方向位置ずれなどによる無理な荷重の発生を避けることができます。
・NF･NJ形はアキシアル荷重も受けることができるが、ころの端面とつばとの面の間で、すべりりながら荷重を受けるので、大きなアキシアル荷重は受けられません。
不二越
円筒ころ軸受
詳細仕様
204件の型式
| 型式 | 呼び番号 | 形状 | d | D | B | Ew | Fw |
基本動定格荷重 Cr (N) |
基本静定格荷重 Cor (N) |
許容回転速度(min-1) | 保持器 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| グリース潤滑 | 油潤滑 | |||||||||||
| N215 | 215 | N形 | 75 | 130 | 25 | 116.5 | - | 96500 | 111000 | 4800 | 6000 | プレス保持器 |
| NF215 | 215 | NF形 | 75 | 130 | 25 | 116.5 | - | 96500 | 111000 | 4800 | 6000 | プレス保持器 |
| NU315 | 315 | NU形 | 75 | 160 | 37 | - | 95.5 | 190000 | 205000 | 3800 | 4800 | プレス保持器 |
| NJ315 | 315 | NJ形 | 75 | 160 | 37 | - | 95.5 | 190000 | 205000 | 3800 | 4800 | プレス保持器 |
| N315 | 315 | N形 | 75 | 160 | 37 | 139.5 | - | 190000 | 205000 | 3800 | 4800 | プレス保持器 |
| NF315 | 315 | NF形 | 75 | 160 | 37 | 139.5 | - | 190000 | 205000 | 3800 | 4800 | プレス保持器 |
| NU216 | 216 | NU形 | 80 | 140 | 26 | - | 95.3 | 106000 | 122000 | 4500 | 5300 | プレス保持器 |
| NJ216 | 216 | NJ形 | 80 | 140 | 26 | - | 95.3 | 106000 | 122000 | 4500 | 5300 | プレス保持器 |
| N216 | 216 | N形 | 80 | 140 | 26 | 125.3 | - | 106000 | 122000 | 4500 | 5300 | プレス保持器 |
| NF216 | 216 | NF形 | 80 | 140 | 26 | 125.3 | - | 106000 | 122000 | 4500 | 5300 | プレス保持器 |
※許容回転速度は、もみぬき保持器の場合を示します。プレス保持器の場合は上記の80％まで許容します。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| N215 | N215 | P | 22,600 | - | お問合 |
| NF215 | NF215 | P | 24,500 | - | お問合 |
| NU315 | NU315 | P | 31,000 | - | お問合 |
| NJ315 | NJ315 | P | 34,500 | - | お問合 |
| N315 | N315 | P | 34,600 | - | お問合 |
| NF315 | NF315 | P | 34,500 | - | お問合 |
| NU216 | NU216 | P | 18,200 | - | お問合 |
| NJ216 | NJ216 | P | 23,600 | - | お問合 |
| N216 | N216 | P | 24,700 | - | お問合 |
| NF216 | NF216 | P | 24,700 | - | お問合 |
