・安全で確実な締結システムです。
・設計変更への対応が容易です。
・納期短縮、在庫削減などの効果があります。
・欧米主要メーカーと同一規格。互換性があります。
・あらゆる回転伝導機器に適用できます。
・14倍にもなるレンチの力。
共通仕様
| 使用ベルト | 標準Vベルト：B ウェッジベルト：5V SPベルト：SPB |
|---|
鍋屋バイテック会社
Vプーリー｜イソメック SPプーリー SPB
詳細仕様
209件の型式
-
2本掛
-
3本掛
-
4本掛
-
5本掛
-
6本掛
-
8本掛

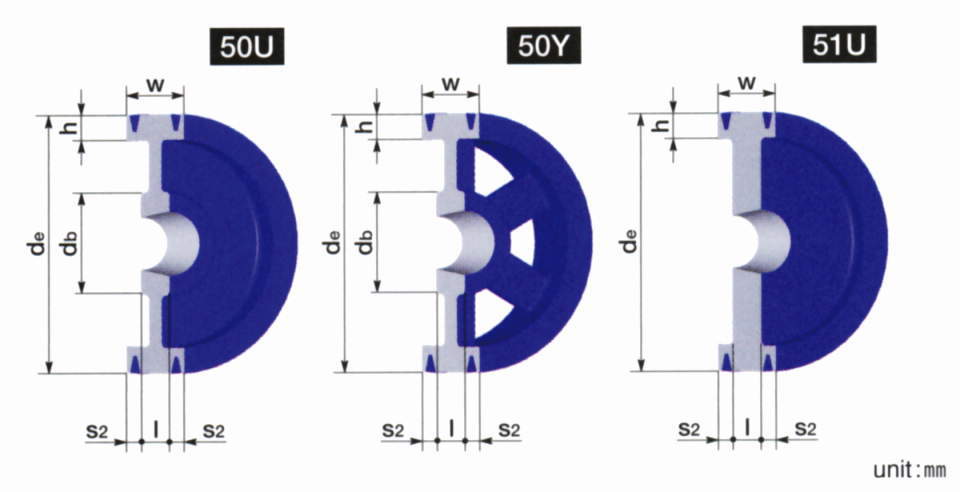

| 型式 |
データム径 dd (mm) |
外径 de (mm) |
適用ブッシング | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | 最大軸穴径 | db | l | s1 | s2 | w | h (0～+2) | ||||||||
| 新JIS平行キー シャローキー | 旧JIS平行キー | ||||||||||||||
| SPB125-2 | 125 | 132 | 2012 | 50 | 48 | 41UR | 2 | - | 32 | - | 12 | 44 | 22.5 | 0.00517 | 2.08 |
| SPB132-2 | 132 | 139 | 2012 | 50 | 48 | 41UR | 2 | - | 32 | - | 12 | 44 | 22.5 | 0.00655 | 2.42 |
| SPB140-2 | 140 | 147 | 2012 | 50 | 48 | 41U | 2 | - | 32 | - | 12 | 44 | 22.5 | 0.00844 | 2.83 |
| SPB150-2 | 150 | 157 | 2012 | 50 | 48 | 41U | 2 | - | 32 | - | 12 | 44 | 22.5 | 0.0113 | 3.37 |
| SPB160-2 | 160 | 167 | 2012 | 50 | 48 | 41UR | 2 | - | 32 | - | 12 | 44 | 22.5 | 0.0148 | 3.96 |
| SPB165-2 | 165 | 172 | 2012 | 50 | 48 | 41UR | 2 | - | 32 | - | 12 | 44 | 22.5 | 0.0168 | 4.27 |
| SPB170-2 | 170 | 177 | 2012 | 50 | 48 | 41UR | 2 | - | 32 | - | 12 | 44 | 22.5 | 0.0190 | 4.58 |
| SPB175-2 | 175 | 182 | 2012 | 50 | 48 | 41UR | 2 | - | 32 | - | 12 | 44 | 22.5 | 0.0214 | 4.91 |
| SPB180-2 | 180 | 187 | 2517 | 60 | 60 | 11U | 2 | 120 | 45 | 1 | - | 44 | - | 0.0267 | 5.81 |
| SPB185-2 | 185 | 192 | 2517 | 60 | 60 | 11U | 2 | 120 | 45 | 1 | - | 44 | - | 0.0301 | 6.25 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SPB125-2 | SPB-125-2 | P | 8,090 | 在庫品 | 在庫品 |
| SPB132-2 | SPB-132-2 | P | 8,670 | 在庫品 | 在庫品 |
| SPB140-2 | SPB-140-2 | P | 9,480 | 在庫品 | 在庫品 |
| SPB150-2 | SPB-150-2 | P | 10,300 | 在庫品 | 在庫品 |
| SPB160-2 | SPB-160-2 | P | 12,500 | 在庫品 | 在庫品 |
| SPB165-2 | SPB-165-2 | P | 13,800 | 在庫品 | 在庫品 |
| SPB170-2 | SPB-170-2 | P | 14,100 | 在庫品 | 在庫品 |
| SPB175-2 | SPB-175-2 | P | 15,600 | 在庫品 | 在庫品 |
| SPB180-2 | SPB-180-2 | P | 15,700 | 在庫品 | 在庫品 |
| SPB185-2 | SPB-185-2 | P | 19,400 | 在庫品 | 在庫品 |
上記価格にはブッシングは含まれておりません。
