・安全で確実な締結システムです。
・設計変更への対応が容易です。
・納期短縮、在庫削減などの効果があります。
・欧米主要メーカーと同一規格。互換性があります。
・あらゆる回転伝導機器に適用できます。
・14倍にもなるレンチの力。
共通仕様
| 使用ベルト | 標準Vベルト：B ウェッジベルト：5V SPベルト：SPB |
|---|
鍋屋バイテック会社
Vプーリー｜イソメック SPプーリー SPB
詳細仕様
209件の型式
-
2本掛
-
3本掛
-
4本掛
-
5本掛
-
6本掛
-
8本掛
| 型式 |
データム径 dd (mm) |
外径 de (mm) |

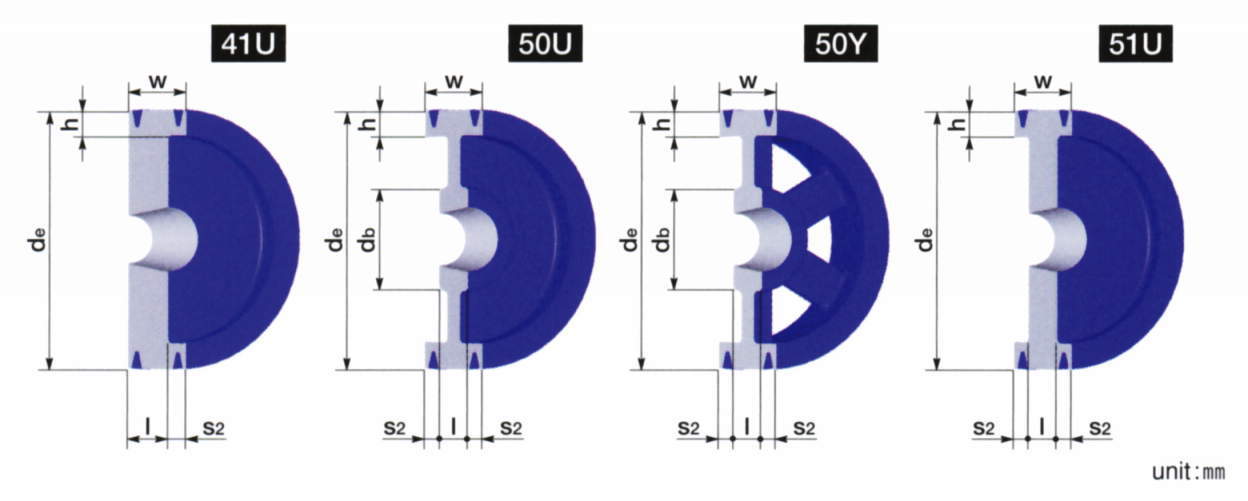

適用ブッシング | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | 最大軸穴径 | db | l | s1 | s2 | w | h (0～+2) | ||||||||
| 新JIS平行キー シャローキー | 旧JIS平行キー | ||||||||||||||
| SPB175-3 | 175 | 182 | 2517 | 60 | 60 | 41UR | 3 | - | 45 | - | 18 | 63 | 22.5 | 0.0289 | 6.26 |
| SPB180-3 | 180 | 187 | 2517 | 60 | 60 | 41UR | 3 | - | 45 | - | 18 | 63 | 22.5 | 0.0325 | 6.73 |
| SPB185-3 | 185 | 192 | 2517 | 60 | 60 | 41UR | 3 | - | 45 | - | 18 | 63 | 22.5 | 0.0365 | 7.21 |
| SPB190-3 | 190 | 197 | 2517 | 60 | 60 | 41UR | 3 | - | 45 | - | 18 | 63 | 22.5 | 0.0408 | 7.71 |
| SPB195-3 | 195 | 202 | 2517 | 60 | 60 | 41UR | 3 | - | 45 | - | 18 | 63 | 22.5 | 0.0462 | 8.31 |
| SPB200-3 | 200 | 207 | 2517 | 60 | 60 | 41U | 3 | - | 45 | - | 18 | 63 | 22.5 | 0.0513 | 8.83 |
| SPB206-3 | 206 | 213 | 2517 | 60 | 60 | 41U | 3 | - | 45 | - | 18 | 63 | 22.5 | 0.0579 | 9.48 |
| SPB212-3 | 212 | 219 | 2517 | 60 | 60 | 40U | 3 | 120 | 45 | - | 18 | 63 | 22.5 | 0.0469 | 6.88 |
| SPB218-3 | 218 | 225 | 2517 | 60 | 60 | 40U | 3 | 120 | 45 | - | 18 | 63 | 22.5 | 0.0514 | 7.12 |
| SPB224-3 | 224 | 231 | 2517 | 60 | 60 | 40U | 3 | 120 | 45 | - | 18 | 63 | 22.5 | 0.0562 | 7.38 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SPB175-3 | SPB-175-3 | P | 20,600 | 在庫品 | 在庫品 |
| SPB180-3 | SPB-180-3 | P | 21,500 | 在庫品 | 在庫品 |
| SPB185-3 | SPB-185-3 | P | 22,600 | 在庫品 | 在庫品 |
| SPB190-3 | SPB-190-3 | P | 22,900 | 在庫品 | 在庫品 |
| SPB195-3 | SPB-195-3 | P | 24,000 | 在庫品 | 在庫品 |
| SPB200-3 | SPB-200-3 | P | 24,600 | 在庫品 | 在庫品 |
| SPB206-3 | SPB-206-3 | P | 24,900 | 在庫品 | 在庫品 |
| SPB212-3 | SPB-212-3 | P | 25,000 | 在庫品 | 在庫品 |
| SPB218-3 | SPB-218-3 | P | 25,300 | 在庫品 | 在庫品 |
| SPB224-3 | SPB-224-3 | P | 25,500 | 在庫品 | 在庫品 |
上記価格にはブッシングは含まれておりません。
